Pirmās redukcijas pakāpes zobrats SIREM L un M tipa reduktoriem, 21 apgr./min
110,00 € bez PVN
SIREM EL2703 pirmās redukcijas pakāpes zobrats atbilstošiem L un M tipa reduktoriem ar 21 apgr./min nominālo ātrumu pie 50 Hz. Paredzēts darbam ar EL2704 otrās pakāpes un EL2709 izejas zobratu.
Noliktavā mazāk kā 10 preces

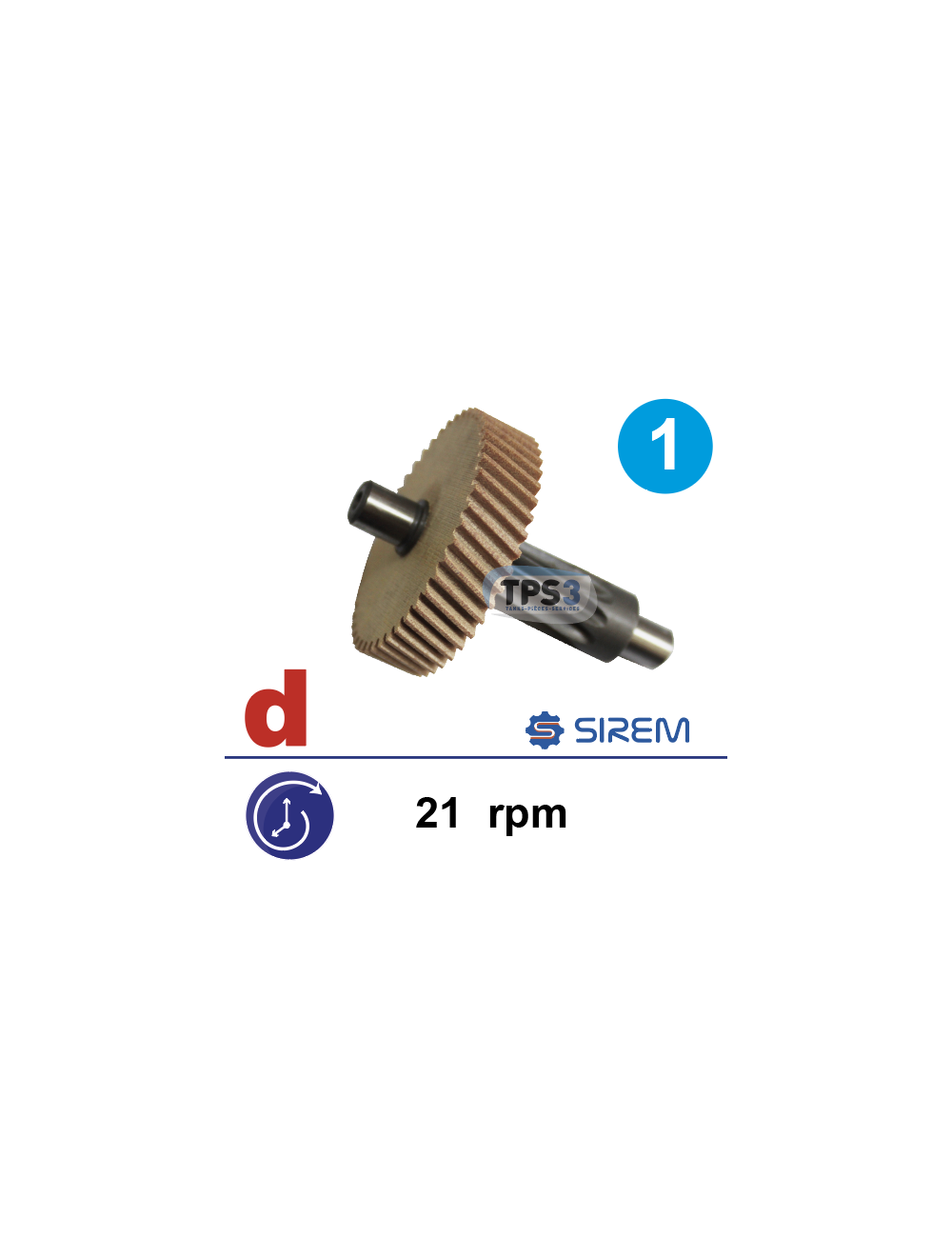

Pirmās redukcijas pakāpes zobrats SIREM L un M tipa reduktoriem – 21 apgr./min
Pirmās redukcijas pakāpes zobrats SIREM L un M tipa maisītāju motoreduktoriem ar 21 apgr./min nominālo izejas ātrumu pie 50 Hz. Tas saņem piedziņu no elektromotora rotora un nodod to otrās redukcijas pakāpes zobratam.
Detaļai ir divi nekustīgi savienoti zobvainagi. Piegādātāja izmantotais apzīmējums “wheel set” šajā gadījumā nozīmē vienu saliktu divpakāpju zobratu, nevis vairāku atsevišķu detaļu komplektu.
Priekšrocības
- Paredzēts SIREM L un M tipa reduktoriem
- Atbilst 21 apgr./min pārnesuma konfigurācijai pie 50 Hz
- Viena salikta detaļa ar diviem zobvainagiem
- Nodrošina pirmo ātruma samazināšanas pakāpi
- Paredzēts darbam ar atbilstošo EL2704 otrās pakāpes zobratu
- Piemērots piena dzesētāju maisītāju reduktoru remontam
- Identificējams pēc TPS-3 koda EL2703
Tehniskā informācija
- Ražotājs: SIREM
- Detaļas veids: pirmās redukcijas pakāpes divpakāpju zobrats
- Reduktora tips: L un M
- Nominālais izejas ātrums: 21 apgr./min pie 50 Hz
- Aptuvenais ātrums pie 60 Hz: 25 apgr./min
- TPS-3 preces kods: EL2703
- Konstrukcija: viena detaļa ar lielo un mazo zobvainagu
- Uzstādīšanas vieta: reduktora pirmā pakāpe
- Piedziņa: no elektromotora rotora zobrata
- Atbilstošais otrās pakāpes zobrats: TPS-3 EL2704
- Atbilstošais izejas zobrats: TPS-3 EL2709
- Iespējamā centra bukse: TPS-3 EL408, 8 × 12 × 8 mm, BP25
- Zobu skaits un moduļi: publiskajā informācijā nav apstiprināti
- Materiāls: publiskajā informācijā nav apstiprināts
- Bukses iekļaušana komplektācijā: jāpārbauda pirms pasūtīšanas
Zobrata funkcija
Pirmās pakāpes zobrats:
- Samazina elektromotora rotācijas ātrumu
- Palielina pieejamo griezes momentu
- Pārvada piedziņu uz otro redukcijas pakāpi
- Palīdz nodrošināt paredzēto maisītāja izejas ātrumu
- Samazina slodzi uz pārējo maisītāja piedziņas mehānismu
Zobrats reduktora korpusā griežas uz fiksētas ass. Starp zobratu un asi parasti atrodas slīdgultņa bukse, kas nodrošina centrējumu un samazina berzi.

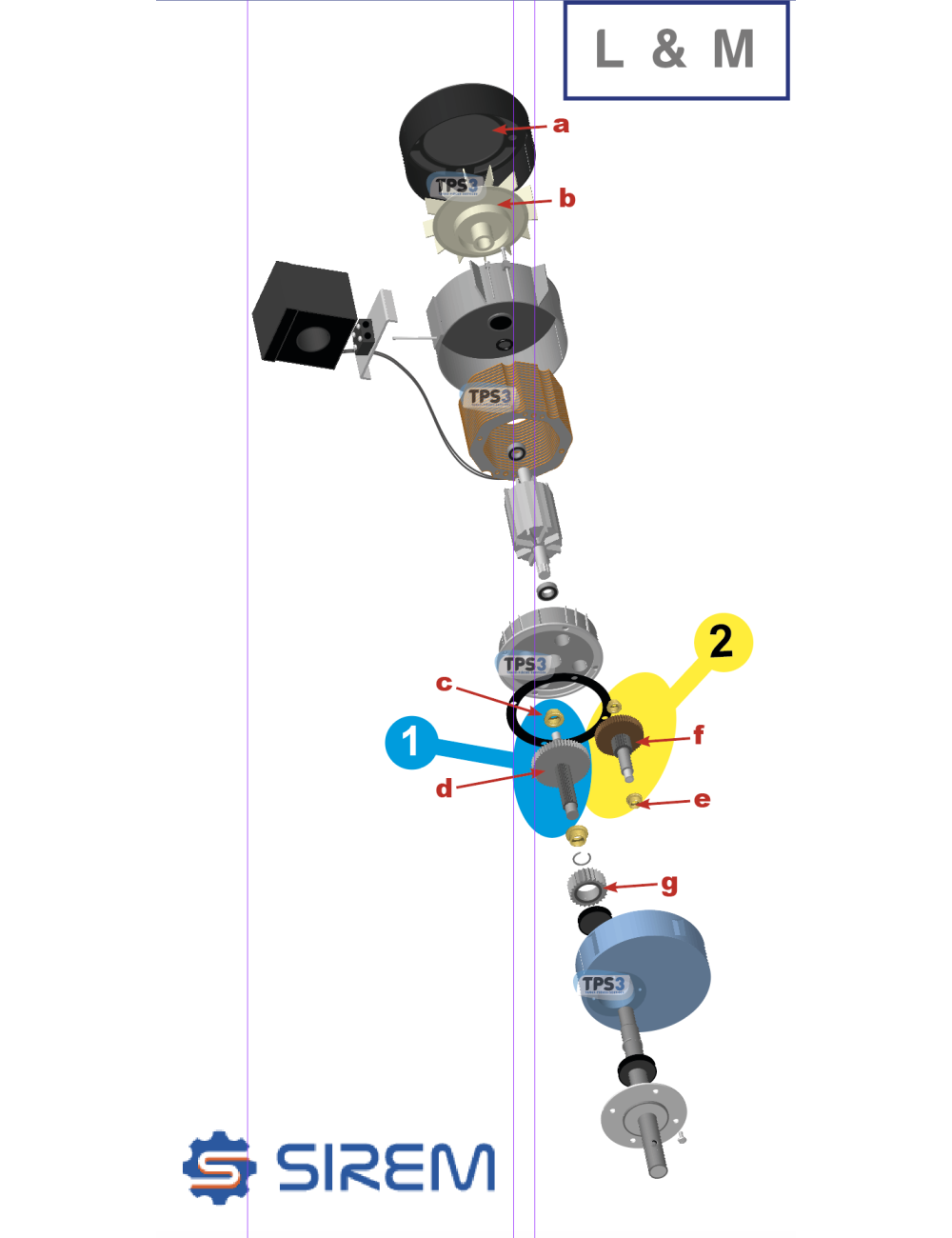

Saistītās reduktora detaļas
- EL2703: pirmās pakāpes zobrats 21 apgr./min L un M tipa reduktoriem
- EL2704: atbilstošais otrās pakāpes zobrats
- EL2709: izejas zobrats L un M tipa 21, 25, 30 un 32 apgr./min izpildījumiem
- EL408: iespējamā pirmā zobrata BP25 bukse, 8 × 12 × 8 mm
- EL409: otrā zobrata bukse, 10 × 16 mm, BP25
- Atbalsta plāksnes: zobratu un bukšu aksiālai pozicionēšanai atbilstoši konkrētajam izpildījumam
Iespējamā slīdgultņa bukse
Katalogā pie šī zobrata mezgla norādīta BP25 sinterbronzas bukse EL408:
- Iekšējais diametrs: Ø8 mm
- Ārējais diametrs: Ø12 mm
- Garums: 8 mm
- Materiāls: eļļā piesūcināta sinterbronza BP25
Pirms pasūtīšanas jāpārbauda, vai EL408 tiešām paredzēta konkrētajam EL2703 izpildījumam un vai tā ir iekļauta zobrata komplektācijā. Ja bukses nav, tā jāpasūta atsevišķi.
Savietojamo modeļu piemēri
- R1C245L5B 21 apgr./min, 230 V
- Atsevišķi R3245L5B 21 apgr./min izpildījumi
- R1C225M6BC 21 apgr./min, 230 V
- R245M6B 21 apgr./min, 400 V
- Citi SIREM L un M tipa reduktori, kuru pirmās pakāpes zobrata kods ir EL2703
Šādi motoreduktori sastopami Alfa Laval, Prominox, Etscheid un citu ražotāju piena dzesēšanas tvertnēs. Motora spriegums vai tvertnes ražotājs pats par sevi neapstiprina zobrata saderību.
21 un 25 apgr./min skaidrojums
EL2703 paredzēts 21 apgr./min reduktora mehāniskajai konfigurācijai pie 50 Hz. Darbinot atbilstošu motoru 60 Hz tīklā, izejas ātrums var palielināties aptuveni līdz 25 apgr./min.
To nedrīkst automātiski sajaukt ar EL2705, kas paredzēts atsevišķai 25 apgr./min mehāniskajai konfigurācijai. Pirms detaļas izvēles jānoskaidro, vai 25 apgr./min iegūti ar 21 apgr./min pārnesumu pie 60 Hz vai ar citu zobratu kombināciju pie 50 Hz.
Atšķirība no citiem L un M tipa zobratiem
- EL2703: 21 apgr./min versija
- EL2705: 25 apgr./min versija
- EL2707: 30/32 apgr./min versija
Šīs detaļas var izskatīties līdzīgas, taču tām var atšķirties zobu skaits, moduļi un pārnesuma ģeometrija. Nepareiza zobrata uzstādīšana mainīs reduktora izejas ātrumu un var neatbilst otrās pakāpes zobratam.
Zobu skaits un materiāls
Publiski pieejamajā EL2703 informācijā nav apstiprināts lielā un mazā zobvainaga zobu skaits, moduļi un izmantotais materiāls. Šos parametrus nevajadzētu pārņemt no citām L vai M tipa ātruma versijām.
Pirms pasūtīšanas ieteicams:
- Saskaitīt abu zobvainagu zobus
- Noteikt zobu moduļus
- Pārbaudīt zobu slīpumu
- Izmērīt zobrata kopējo augstumu
- Izmērīt centrālo atveri vai buksi
- Salīdzināt zobrata materiālu un konstrukciju
Nolietojuma pazīmes
- Nolūzis vai izdrupis zobs
- Izteikts zobu profila nodilums
- Plaisas zobrata korpusā
- Kustība starp lielo un mazo zobvainagu
- Izdilusi centrālā bukse
- Palielināta radiālā brīvkustība
- Nevienmērīga zobu sazobe
- Klikšķēšana vai klaudzēšana
- Zobrata iesprūšana
- Reduktora ātruma svārstības
- Zobrata materiāla skaidas smērvielā
Ko pārbaudīt remonta laikā
Mainot EL2703 zobratu, pārbaudiet elektromotora rotora zobratu, EL2704 otrās pakāpes zobratu, EL2709 izejas zobratu, pirmā zobrata asi un iespējamo EL408 buksi. Jāpārbauda arī atbalsta plāksnes, aksiālā fiksācija, reduktora korpuss un smērvielas stāvoklis.
Ja vecais zobrats ir bojāts, pirms jauno detaļu uzstādīšanas rūpīgi iztīriet reduktora korpusu no metāla vai kompozītmateriāla daļiņām.
Saderības pārbaude pirms pasūtīšanas
Pārbaudiet pilno motoreduktora kodu, L vai M tipu, 21 apgr./min nominālo ātrumu un elektrotīkla frekvenci. Salīdziniet vecā zobrata kodu, abu zobvainagu zobu skaitu, moduļus, centrālo atveri un buksi.
Pārbaudiet arī otrās pakāpes zobrata kodu un EL408 bukses piemērotību un komplektāciju.
Svarīgi: EL2703 zobrata zobu skaits, moduļi un materiāls publiskajos datos nav droši apstiprināti. Detaļa jāizvēlas pēc TPS-3 koda, reduktora pilnā marķējuma un vecā zobrata faktiskās konstrukcijas.
Kāpēc izvēlēties?
EL2703 zobrats paredzēts atbilstoša SIREM L vai M tipa 21 apgr./min reduktora pirmās pakāpes atjaunošanai, saglabājot konkrētajam izpildījumam paredzēto pārnesuma konfigurāciju.
SIREM pirmās pakāpes zobrats, EL2703 zobrats, L tipa reduktors, M tipa reduktors, 21 apgr./min zobrats, 25 apgr./min zobrats, divpakāpju zobrats, motoreduktora zobrats, SIREM rezerves daļas, piena dzesētāja rezerves daļas
| Svars | 0,1 kg |
|---|---|
| Dimensions | 5 × 5 × 5 cm |
| Ražotājs | TPS3 |
