Pirmās pakāpes zobrata EL494 ass/tapa SIREM F tipa reduktoriem
8,00 € bez PVN
Pirmās pakāpes zobrata EL494 ass SIREM F tipa reduktoriem – EL2742 ir rezerves daļa, kas paredzēta pirmās redukcijas pakāpes zobrata balstīšanai un centrēšanai SIREM F tipa maisītāju motoreduktoros. Ass tiek nostiprināta reduktora korpusā un kalpo kā balsts EL494 zobrata mezglam, nodrošinot pareizu zobrata pozīciju un vienmērīgu griešanos. Detaļa piemērota reduktoru remontam gadījumos, kad esošā ass ir izdilusi, deformēta vai radusies pārmērīga zobrata brīvkustība. Pirms pasūtīšanas ieteicams pārbaudīt reduktora pilno marķējumu, uzstādītā zobrata kodu un vecās ass izmērus, jo EL2742 nav paredzēta visiem SIREM F tipa zobratu izpildījumiem.
Noliktavā mazāk kā 10 preces

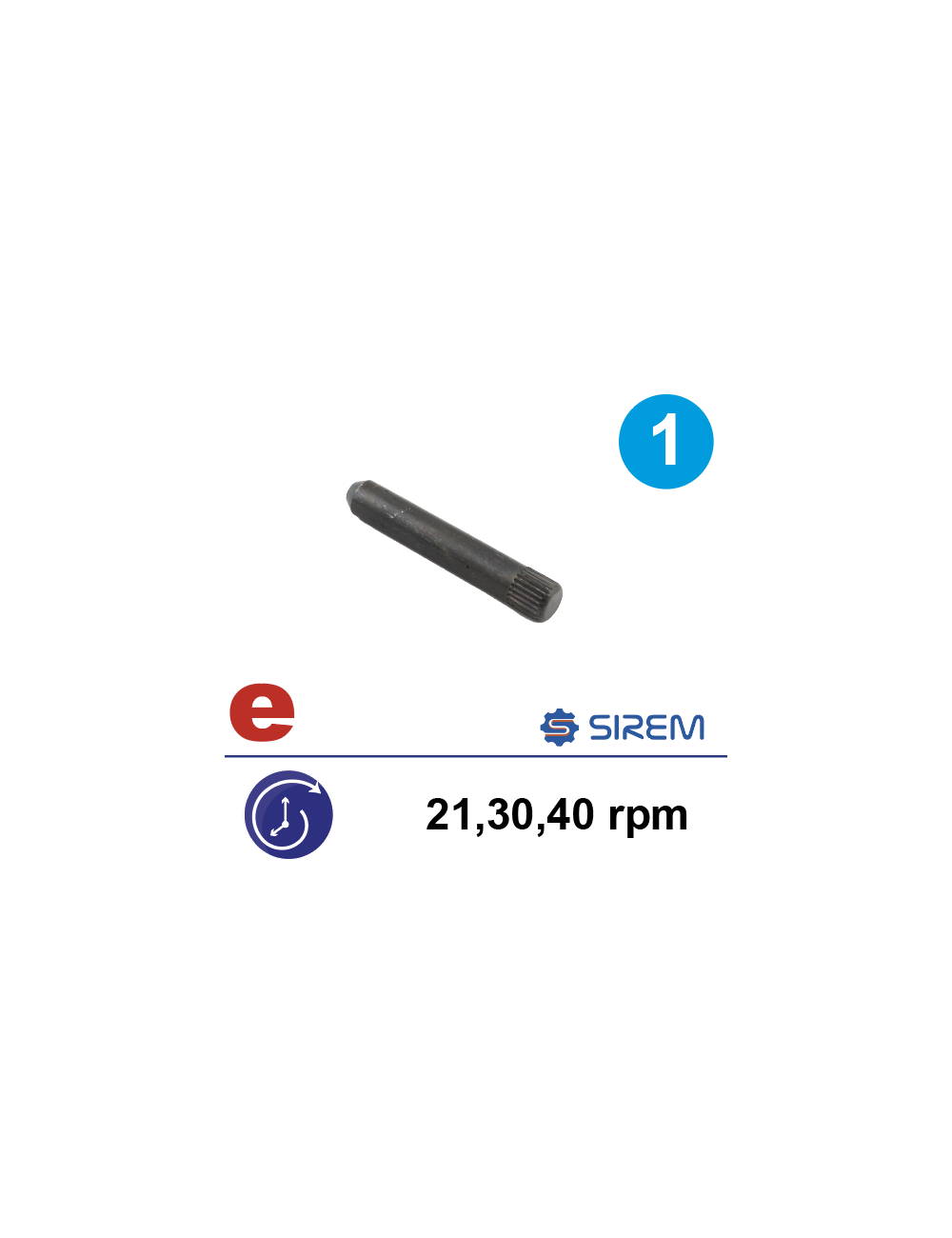

Pirmās pakāpes zobrata EL494 ass SIREM F tipa reduktoriem – EL2742
Pirmās redukcijas pakāpes zobrata ass jeb tapa pastiprinātā SIREM EL494 zobrata uzstādīšanai F tipa maisītāju motoreduktoros. Ass tiek nostiprināta reduktora korpusā un kalpo kā balsts, ap kuru griežas zobrats.
Starp zobratu un asi parasti tiek uzstādīta slīdgultņa bukse. Tā samazina berzi un palīdz pasargāt zobrata centrālo atveri un ass darba virsmu no paātrināta nodiluma.
Priekšrocības
- Paredzēta pastiprinātajam SIREM EL494 zobrata mezglam
- Nodrošina pirmās pakāpes zobrata balstīšanu un centrēšanu
- Palīdz ierobežot zobrata radiālo kustību
- Piemērota SIREM F tipa reduktoru remontam
- Ļauj atjaunot izdilušu pirmās redukcijas pakāpes mezglu
- Identificējama pēc TPS-3 koda EL2742
Tehniskā informācija
- Ražotājs: SIREM
- Detaļas veids: pirmās redukcijas pakāpes zobrata ass jeb tapa
- TPS-3 preces kods: EL2742
- Paredzētais zobrats: TPS-3 EL494
- Reduktora tips: SIREM F
- Uzstādīšanas vieta: reduktora korpusa iekšpusē
- Funkcija: pirmās pakāpes zobrata balstīšana un centrēšana
- Iespējamie ātrumi pie 50 Hz: 21, 30, 32 un 40 apgr./min
- Iespējamie ātrumi pie 60 Hz: 25, 36, 38 un 48 apgr./min
- Zobrats komplektā: nav iekļauts
- Slīdgultņa bukse komplektā: nav norādīts
- Ass kopējais garums: publiskajā informācijā nav norādīts
- Ass precīzs diametrs: publiskajā informācijā nav norādīts
- Materiāls un cietība: nav norādīta
- Stiprinājuma konstrukcija: jāsalīdzina ar veco asi
Svarīga detaļas funkcija
EL2742 atrodas reduktora iekšpusē un balsta pirmās pakāpes zobratu. Tā nav reduktora izejas vārpsta un netiek savienota ar maisītāja lāpstiņu.
Nodilusi vai deformēta ass var radīt zobrata sašķiebšanos, nepareizu zobu sazobi, palielinātu troksni un strauju jaunās bukses vai zobrata nodilumu.
Savietojamais zobrats
Ass paredzēta TPS-3 EL494 pastiprinātajam pirmās pakāpes zobratam:
- Reduktora tips: SIREM F
- Zobu kombinācija: 62/12
- Lielais zobvainags: 62 slīpi zobi
- Mazais zobritenis: 12 taisni zobi
- Konstrukcija: Celoron tipa lielais zobvainags ar metāla mazo zobriteni
Svarīgākais saderības kritērijs ir reduktorā uzstādītais EL494 zobrats, nevis tikai reduktora izejas ātrums vai tvertnes ražotājs.
Slīdgultņa bukse
EL494 zobrata mezglā var būt izmantota šāda atloka tipa bukse:
- SIREM kods: 035401
- TPS-3 kods: EL410
- Iekšējais diametrs: Ø6 mm
- Korpusa ārējais diametrs: Ø10 mm
- Atloka ārējais diametrs: Ø16 mm
- Augstums: 6 mm
Ja konkrētajā mezglā izmantota EL410 bukse, ass darba virsmas diametram bukses zonā jābūt aptuveni Ø6 mm. Tas ir secinājums pēc bukses iekšējā diametra, jo EL2742 precīzi ass izmēri nav publicēti.
Bukse nav apstiprināta kā EL2742 komplektācijas sastāvdaļa, tādēļ tās iekļaušana jāpārbauda pirms pasūtīšanas.
Savietojamo modeļu piemēri
- R1C225F2BC
- R1C225F4BC
- R1C225F6BC
- Atsevišķi R225F2B izpildījumi
- Atsevišķi R245F sērijas izpildījumi
- Citi SIREM F tipa reduktori ar EL494 zobratu
Šādi motoreduktori sastopami Packo, Alfa Laval, Prominox, Milkplan, Mueller, Fabdec, Etscheid, Serap, Japy, Fontsere, Charriau, Roka, Stratinox, Prodic un citu ražotāju piena dzesēšanas iekārtās. Tvertnes marka pati par sevi neapstiprina saderību.
Saistība ar vecākiem detaļu kodiem
Vecākos SIREM katalogos F tipa pirmās pakāpes zobrata ass sastopama ar kodiem:
- SIREM 035107
- Konstrukcijas apzīmējums 2064 B1
Publiskajā informācijā nav nepārprotami apstiprināts, ka EL2742, 035107 un 2064 B1 ir identiskas detaļas visos izmēros. Šos kodus drīkst salīdzināt tikai pēc ass garuma, darba diametra, pakāpju un plecu izmēriem, stiprinājuma veida un reduktora korpusa urbuma.
Nolietojuma pazīmes
- Palielināta zobrata radiālā brīvkustība
- Ovāli izdilusi ass darba virsma
- Rievas vai iedobumi bukses darbības zonā
- Zobrata sašķiebšanās
- Nevienmērīgs zobu nodilums
- Metāliska klaudzēšana vai pastiprināts troksnis
- Bojājumi pēc zobrata vai bukses ieķīlēšanās
- Ass korozija vai deformācija
- Nepietiekama ass fiksācija reduktora korpusā
Nodilusi ass var ātri sabojāt jaunu buksi un zobratu. Remonta laikā ieteicams pārbaudīt EL494 zobratu, EL2742 asi un slīdgultņa buksi kā vienotu mezglu.
Saderības pārbaude pirms pasūtīšanas
Pārbaudiet, vai reduktorā uzstādīts tieši EL494 pastiprinātais zobrats. Salīdziniet jaunās un vecās ass kopējo garumu, darba diametru, pakāpju izmērus un stiprinājuma konstrukciju.
Pārbaudiet arī slīdgultņa bukses izmērus, reduktora pilno marķējumu un korpusa montāžas urbumu. Ass nav paredzēta visiem SIREM F tipa zobratiem.
Svarīgi: īpašajā F tipa 48 apgr./min reduktorā var būt uzstādīts EL521/035104 zobrats ar 62/8 zobu kombināciju. EL2742 saderība ar šo mezglu nav apstiprināta un jāpārbauda atsevišķi.
Kāpēc izvēlēties?
EL2742 ass paredzēta EL494 zobrata pareizas pozīcijas un vienmērīgas griešanās atjaunošanai SIREM F tipa reduktorā, ja esošā ass ir izdilusi, bojāta vai vairs nenodrošina stabilu zobrata balstu.
