Izejas zobrats ar M14 izejas asi SIREM M tipa reduktoriem, Etscheid, 21 apgr./min

Izejas zobrats ar M14 izejas asi SIREM M tipa reduktoriem, Etscheid, 21 apgr./min – EL2710

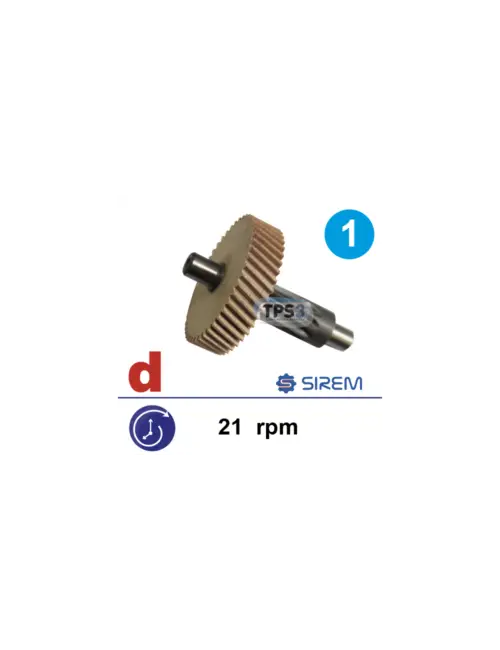

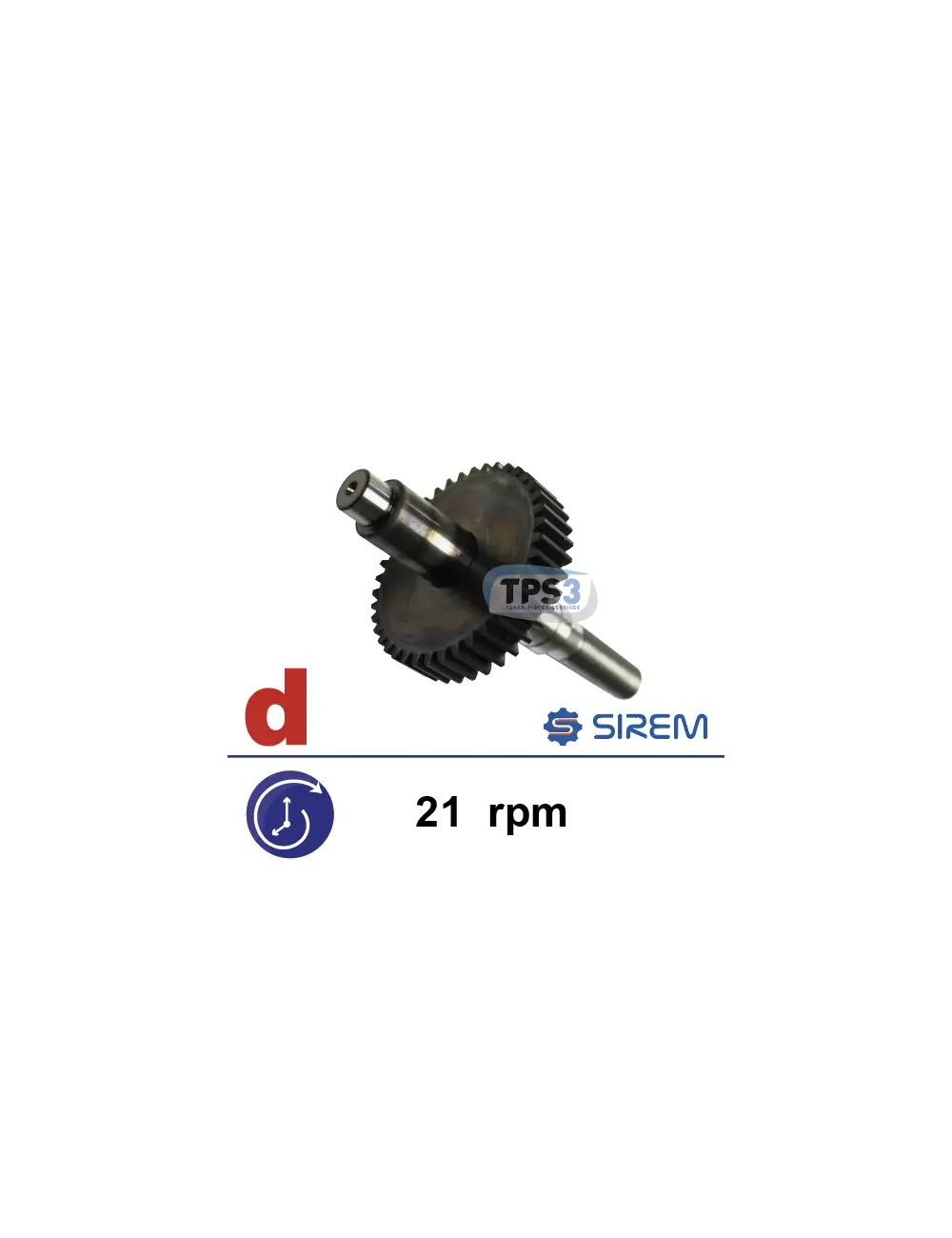

SIREM M tipa motoreduktora izejas mezgls, kas sastāv no metāla izejas zobrata un tam pievienotas izejas ass. Detaļa paredzēta galvenokārt Etscheid piena dzesēšanas tvertņu maisītāju reduktoriem ar nominālo izejas ātrumu 21 apgr./min pie 50 Hz.

EL2710 nav tikai atsevišķa ass. Tas ir pilns mehāniskais mezgls, kurā ietilpst reduktora pēdējās pakāpes zobrats, centrālā vārpsta un ārpus reduktora korpusa izvirzīta Ø14 × 45 mm ass ar M14 ārējo vītni. Mezgls pārnes griezes momentu no reduktora uz maisītāja lāpstiņu un nodrošina tās vienmērīgu griešanos.

Priekšrocības

• Pilns izejas zobrata un ass mezgls
• Paredzēts SIREM M tipa motoreduktoriem
• Piemērots Etscheid piena dzesētāju maisītājiem
• Nominālais ātrums 21 apgr./min pie 50 Hz
• Ø14 × 45 mm izejas ass
• Aptuveni 35 mm gara M14 ārējā vītne
• Metāla izejas zobrats
• Ļauj nomainīt visu bojāto izejas mezglu
• Identificējams pēc TPS-3 koda EL2710 un ass apzīmējuma 1069-2

Tehniskie parametri

• Ražotājs: SIREM
• Detaļas veids: izejas zobrats kopā ar izejas asi
• TPS-3 preces kods: EL2710
• Vecāks SIREM/Galactea mezgla kods: 036108
• Iespējamais izejas zobrata kods: 1000230
• Reduktora tips: M
• Galvenais pielietojums: Etscheid piena dzesētāju maisītāji
• Nominālais izejas ātrums pie 50 Hz: 21 apgr./min
• Aptuvenais izejas ātrums pie 60 Hz: 25 apgr./min
• Izejas ass SIREM apzīmējums: 1069-2
• Ass ārējais diametrs: Ø14 mm
• Ass ārējās daļas kopējais garums: 45 mm
• Savienojuma vītne: M14 ārējā vītne
• Vītņotās daļas garums: aptuveni 35 mm
• Materiāls: metāls
• Precīzs zobrata zobu skaits: publiski nav norādīts
• Precīzs zobrata modulis: publiski nav norādīts
• Uzgrieznis, paplāksnes un fiksācijas elementi: komplektācija jāpārbauda pirms pasūtīšanas

Konstrukcija un darbība

EL2710 atrodas motoreduktora pēdējā pārnesuma pakāpē. Metāla izejas zobrats saņem piedziņu no otrās redukcijas pakāpes mazā zobrata un griež tam pievienoto izejas asi.

Mezgls nodrošina:

• griezes momenta pārvadi uz maisītāja lāpstiņu;
• nepieciešamā rotācijas ātruma uzturēšanu;
• izejas ass centrējumu;
• maisītāja savienojuma nostiprināšanu uz M14 vītnes;
• vienmērīgu un stabilu maisītāja darbību.

Atšķirībā no pirmās un otrās pakāpes zobratiem šis mezgls tieši piedzen ārpus reduktora esošo maisītāja savienojumu.

Ass un vītnes izmēri

Izejas ass ārpus reduktora korpusa izvirzītās daļas kopējais garums ir 45 mm. No šī garuma aptuveni 35 mm veido M14 vītņotā daļa, bet atlikusī daļa ir nevītņota pāreja pie reduktora korpusa.

Šie izmēri ir būtiski, izvēloties maisītāja savienojumu, stiprinājuma uzgriezni un drošības fiksācijas elementus.

Savietojamo motoreduktoru piemēri

EL2710 galvenokārt paredzēts šādiem Etscheid izpildījumiem:

• SIREM R1C225M6BC, 21 apgr./min, 230 V;
• SIREM R1C225M6BC, 21–25 apgr./min, 200–240 V, 50/60 Hz;
• SIREM R245M6B, 21 apgr./min;
• citiem SIREM M6 tipa reduktoriem ar 1069-2 tipa Ø14 × 45 mm asi un M14 vītni.

Savietojamību nedrīkst noteikt tikai pēc tvertnes ražotāja vai M tipa apzīmējuma. Jāsakrīt arī reduktora ātrumam, izejas zobrata izpildījumam un visiem ass izmēriem.

Saderība ar 30–36 apgr./min versijām

Vecākos SIREM rezerves daļu katalogos 1069-2 tipa ass un 036108 mezgls sastopams arī atsevišķos M tipa reduktoros ar:

• 30 apgr./min pie 50 Hz;
• aptuveni 36 apgr./min pie 60 Hz.

Tomēr EL2710 konkrēti tiek norādīts kā Etscheid mezgls 21 apgr./min reduktoriem. Tāpēc saderība ar 30–36 apgr./min modeļiem pirms pasūtīšanas jāapstiprina pēc vecā zobrata zobu skaita, reduktora izgatavošanas gada, ass koda un faktiskajiem izmēriem.

Vienāda 1069-2 ass vēl neapstiprina, ka sakrīt arī izejas zobrats un reduktora pārnesuma attiecība.

Atšķirība no EL2709 zobrata

SIREM L un M tipa reduktoriem pieejams arī atsevišķs izejas zobrats EL2709. EL2710 atšķiras ar to, ka tiek piedāvāts kā gatavs Etscheid izejas mezgls:

• izejas zobrats;
• pievienota 1069-2 tipa ass;
• Ø14 × 45 mm ārējā ass daļa;
• aptuveni 35 mm gara M14 vītne.

Tas ļauj nomainīt visu bojāto mezglu, nevis atsevišķi demontēt un savienot veco asi ar jaunu zobratu.

Svarīgi par zobrata zobu skaitu

EL2710 jeb 1000230 izejas zobrata precīzs zobu skaits un modulis publiski pieejamajā informācijā nav norādīts. Tāpēc šos parametrus nevajadzētu noteikt tikai pēc produkta attēla.

Ja vecais mezgls nav identificējams pēc detaļas koda, pirms pasūtīšanas ieteicams:

• saskaitīt vecā zobrata zobus;
• izmērīt zobrata ārējo diametru;
• izmērīt zobrata platumu;
• salīdzināt zobrata un ass savienojuma konstrukciju;
• pārbaudīt ass diametru un ārējo garumu;
• pārliecināties, ka izmantota M14 vītne.

Nejaukt ar citām SIREM M tipa asīm

EL2710 nav universāls visiem SIREM M tipa motoreduktoriem.

EL2710 jeb 1069-2 ass:

• diametrs Ø14 mm;
• ārējās daļas garums 45 mm;
• M14 ārējā vītne;
• vītnes garums aptuveni 35 mm;
• galvenokārt Etscheid M6 izpildījumiem.

EL2754 ass:

• diametrs Ø19 mm;
• ārējās daļas garums 35 mm;
• šķērsurbums stiprinājuma tapai;
• galvenokārt sastopama R1C225M2BC Mueller izpildījumā.

1050-2 tipa ass:

• diametrs Ø15 mm;
• garums 45 mm;
• Ø3,5 mm šķērsurbums;
• sastopama atsevišķās R1C245M6B un R3245M6B 30–32 apgr./min versijās.

Šīs asis atšķiras pēc diametra, savienojuma veida un paredzētā reduktora izpildījuma, tādēļ bez mehāniskas pārbūves tās nav savstarpēji aizvietojamas.

Nolietojuma un bojājumu pazīmes

EL2710 mezgla nomaiņa var būt nepieciešama, ja konstatēts:

• nolūzis vai izdrupis zobrata zobs;
• stipri izdilis zobu profils;
• saliekta izejas ass;
• bojāta vai norauta M14 vītne;
• izteikta ass korozija;
• plaisa vai kustība zobrata un ass savienojumā;
• pārmērīga radiālā vai aksiālā brīvkustība;
• maisītāja lāpstiņas svārstīšanās;
• reduktora klaudzēšana vai pastiprināta vibrācija;
• bojājums pēc maisītāja iesprūšanas.

Ko pārbaudīt remonta laikā

Mainot izejas zobrata un ass mezglu, ieteicams pārbaudīt:

• otrās pakāpes zobrata zobus;
• izejas ass gultņus;
• gultņu sēžas reduktora korpusā;
• blīvslēga stāvokli un darba virsmu;
• ass aksiālo fiksāciju;
• maisītāja lāpstiņas savienojumu;
• M14 uzgriezni, paplāksnes un drošības fiksāciju;
• reduktora smērvielas stāvokli;
• maisītāja lāpstiņas taisnumu un līdzsvaru.

Ja iepriekšējā ass ir saliekta, jāpārbauda arī maisītāja lāpstiņa un savienojuma detaļas. Nenovērsta vibrācija vai nelīdzsvarotība var sabojāt arī jauno mezglu.

Saderības pārbaude pirms pasūtīšanas

Pirms detaļas iegādes nepieciešams pārbaudīt:

• pilno SIREM motoreduktora modeļa kodu;
• reduktora tipu un izgatavošanas gadu;
• nominālo izejas ātrumu;
• elektrotīkla frekvenci;
• vecā mezgla vai ass kodu;
• ass diametru – Ø14 mm;
• ass ārējās daļas garumu – 45 mm;
• vītnes izmēru – M14;
• vītņotās daļas garumu – aptuveni 35 mm;
• vecā izejas zobrata zobu skaitu un izmērus;
• zobrata savienojuma konstrukciju;
• vai nepieciešams pilns zobrata un ass mezgls;
• uzgriežņa, paplākšņu un fiksācijas elementu komplektāciju.

Svarīgi

Ar vienādu vai līdzīgu SIREM M tipa motoreduktora apzīmējumu var būt sastopami dažādi izejas ātrumi, zobrati un ass izpildījumi. EL2710 jāizvēlas pēc pilnā detaļas koda, reduktora ātruma un Ø14 × 45 mm ass ar M14 vītni, nevis tikai pēc Etscheid tvertnes nosaukuma.

Saderība ar 30–36 apgr./min reduktoriem nav automātiski apstiprināta. Šādā gadījumā obligāti jāsalīdzina vecā izejas zobrata zobu skaits un konstrukcija.

Kāpēc izvēlēties?

Izvēlieties EL2710, ja nepieciešams nomainīt SIREM M tipa Etscheid motoreduktora pilno izejas mezglu ar metāla zobratu un Ø14 × 45 mm M14 vītņotu asi. Gatavais mezgls ļauj atjaunot reduktora griezes momenta pārvadi un drošu maisītāja savienojumu, nemainot visu motoreduktoru.
