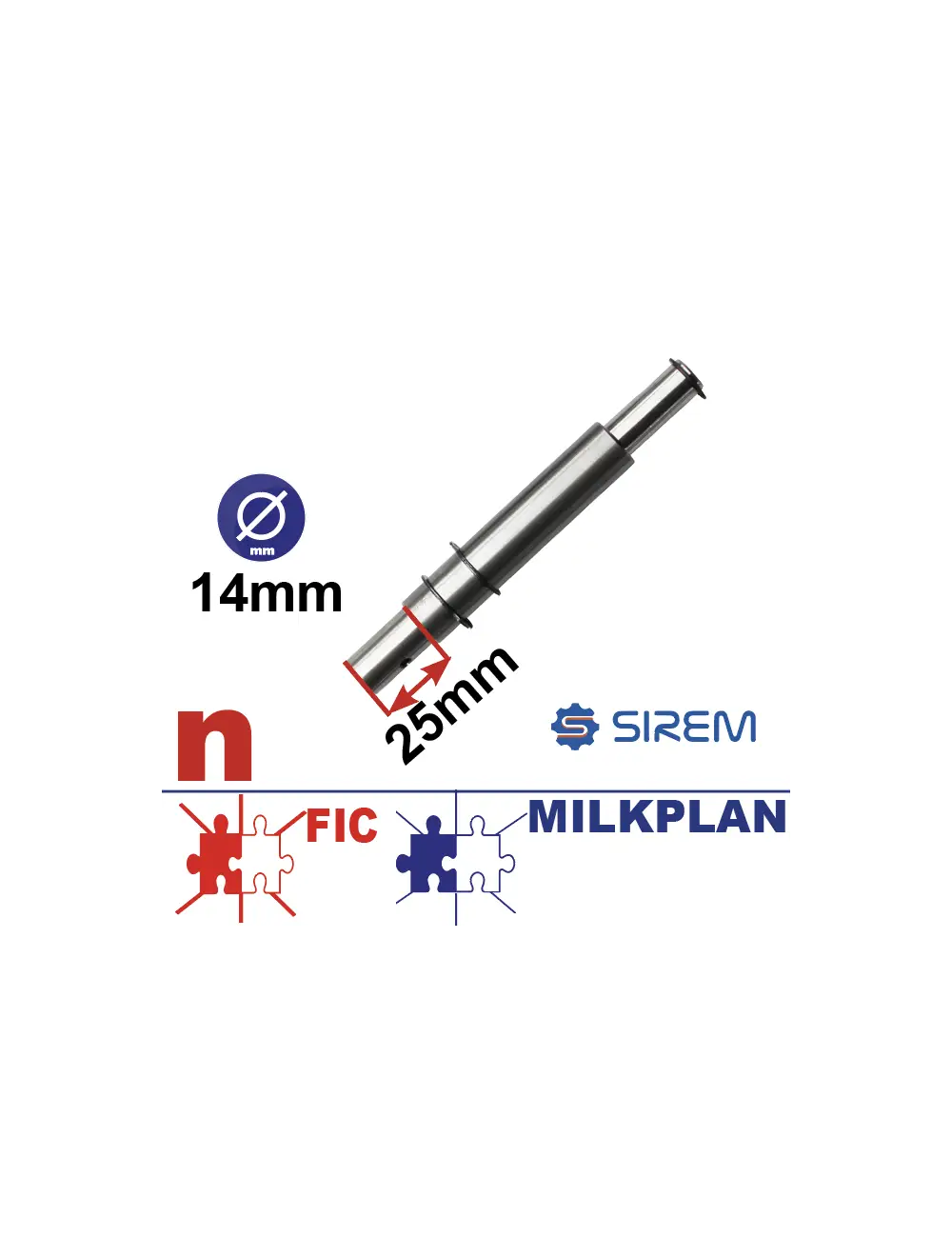

Izejas vārpsta SIREM D tipa reduktoriem, Ø14 × 55 mm

Izejas vārpsta SIREM D tipa reduktoriem – Ø14 × 55 mm

Izejas vārpsta SIREM D tipa maisītāju motoreduktoru remontam. Tā tiek uzstādīta reduktora gala pakāpē, savienota ar izejas zobratu un nodod griezes momentu piena dzesētāja vai citas maisīšanas tvertnes maisītājam.

Šis ir specifisks Ø14 × 55 mm vārpstas izpildījums. To nedrīkst sajaukt ar biežāk sastopamajām Ø14 × 25 mm, Ø15 × 45 mm vai Ø16 × 92/95 mm SIREM vārpstām.

Priekšrocības

• Paredzēta SIREM D tipa reduktoriem
• Konkrēts Ø14 × 55 mm izpildījums
• Piemērota specifiskas vai retāk sastopamas vārpstas nomaiņai
• Ļauj atjaunot reduktora gala piedziņu, nemainot visu motoreduktoru
• Viegli identificējama pēc TPS-3 koda EL593

Tehniskie parametri

• Detaļas veids: reduktora izejas vārpsta
• Reduktora tips: SIREM D
• Vārpstas diametrs: Ø14 mm
• Vārpstas kopējais garums: 55 mm
• TPS-3 preces kods: EL593
• SIREM rūpnīcas kods: nav droši apstiprināts
• Stiprinājuma urbuma diametrs: nav norādīts
• Stiprinājuma urbuma novietojums: nav norādīts
• Izejas zobrats: nav iekļauts
• Gultņi: nav iekļauti
• Fiksācijas detaļas: nav iekļautas

Komplektācija

Šajā pozīcijā ietilpst tikai izejas vārpsta. Komplektā nav iekļauts:

• Izejas zobrats
• Lodīšu gultņi
• Gultņa aizsargvāks
• Vārpstas blīvējums
• Fiksācijas gredzeni
• Maisītāja stiprinājuma tapa
• Maisītāja lāpstiņa

Ja bojāts arī izejas zobrats, tā saderība jāpārbauda atsevišķi pēc zobu skaita, moduļa un stiprinājuma konstrukcijas.

Iespējamais izejas zobrats

SIREM D tipa reduktoros bieži tiek izmantots šāds izejas zobrats:

• SIREM detaļas kods: 035304
• Konstrukcijas apzīmējums: 1290 D
• Zobu skaits: 27
• Zobu veids: taisni
• Zobu modulis: 1,25

Šīs Ø14 × 55 mm vārpstas saderība ar 035304 zobratu nav droši apstiprināta. Pirms pasūtīšanas jāsalīdzina vecā zobrata centrālā atvere, sēžas vieta un stiprinājums pie vārpstas.

Atšķirības no citām SIREM D tipa vārpstām

• TPS-3 EL593: Ø14 × 55 mm, stiprinājuma izpildījums jāsalīdzina ar veco detaļu
• SIREM 1294-1: Ø14 × 25 mm, Ø3,5 mm šķērsurbums 14 mm no gala
• SIREM 1294-8: Ø14 × 25 mm, Ø5,2 mm šķērsurbums 14 mm no gala
• SIREM 2127-1: Ø15 × 45 mm, Ø3,5 mm šķērsurbums 25 mm no gala
• SIREM 1217-1: Ø16 × 92/95 mm, divas Ø5 mm aklās atveres
• SIREM 1217-2: Ø16 × 92 mm, vairākas Ø5 mm aklās atveres

Šīs vārpstas nav savstarpēji aizvietojamas tikai tādēļ, ka paredzētas SIREM D tipa reduktoriem.

Saderības noteikšana

Vārpstu var izvēlēties tikai tad, ja vecajai detaļai sakrīt:

• Ø14 mm diametrs
• 55 mm kopējais garums
• Gultņu sēžas vietas
• Iekšējās daļas forma
• Izejas zobrata stiprinājums
• Ārējā gala konstrukcija
• Maisītāja stiprinājums
• Stiprinājuma urbuma izmērs un novietojums, ja tāds ir

Pilns reduktora modeļa apzīmējums “D tips” viens pats neapstiprina saderību.

Nav piemērota

Detaļa nav piemērota, ja vecajai vārpstai ir:

• Ø14 mm diametrs, bet tikai 25 mm garums
• Ø15 × 45 mm izmērs
• Ø16 × 92/95 mm izmērs
• Ø19 mm diametrs
• Atšķirīgas gultņu sēžas vietas
• Cits zobrata stiprinājums
• Neatbilstošs maisītāja stiprinājuma urbums
• Atšķirīgs vītņots vai ķīļrievas savienojums

Nomaiņas pazīmes

• Vārpstas deformācija vai svārstīšanās
• Izteikta korozija
• Nodilušas gultņu sēžas vietas
• Izdilusi zobrata stiprinājuma vieta
• Bojāts maisītāja savienojums
• Palielināta radiālā brīvkustība
• Plaisas vai citi mehāniski bojājumi
• Nevienmērīga maisītāja rotācija

Ko pārbaudīt remonta laikā

Mainot vārpstu, pārbaudiet izejas zobrata zobus un centrālo atveri, zobrata stiprinājumu, augšējo un apakšējo gultni, gultņu sēžas vietas, hermētisko aizsargvāku un vārpstas blīvējumu. Pārbaudiet arī otrās pakāpes zobratu, reduktora smērvielu un iespējamu ūdens klātbūtni.

Saderības pārbaude pirms pasūtīšanas

Pārbaudiet reduktora datu plāksnīti un salīdziniet veco vārpstu visā tās garumā. Nomēriet Ø14 mm diametru un 55 mm kopējo garumu, kā arī pārbaudiet gala formu, zobrata sēžas vietu un visus stiprinājuma urbumus.

Ja iespējams, nofotografējiet veco vārpstu no abām pusēm un nomēriet attālumu no vārpstas gala līdz stiprinājuma urbuma centram. Salīdziniet arī TPS-3 kodu EL593.

Svarīgi: publiski pieejamajā informācijā nav droši apstiprināts šīs vārpstas SIREM rūpnīcas kods, stiprinājuma urbuma diametrs un tā novietojums. Šos parametrus nedrīkst pieņemt pēc citām Ø14 mm vārpstām.

Kāpēc izvēlēties?

EL593 vārpsta paredzēta specifiska Ø14 × 55 mm SIREM D tipa izpildījuma remontam, ja tās izmēri un savienojuma konstrukcija pilnībā sakrīt ar veco detaļu.
