Sarkanā ass blīvmanšete 35 × 45 × 7 mm SIREM reduktoru Packo atlokam

Sarkanā ass blīvmanšete 35 × 45 × 7 mm SIREM reduktoru Packo atlokam – EL440

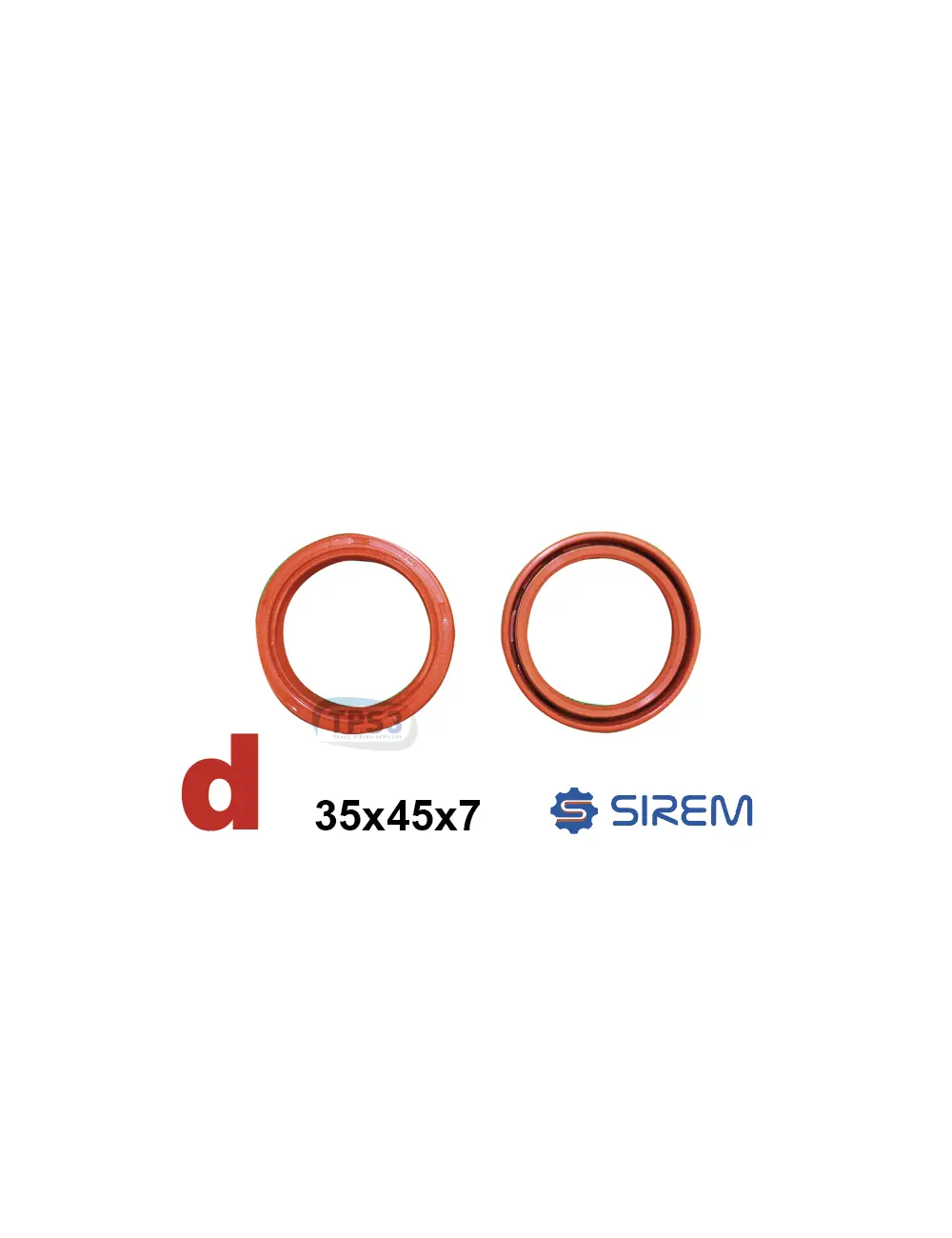

Manšetes jeb lūpas tipa ass blīve SIREM N un NP sērijas motoreduktoru Packo tipa atlokam. Blīvmanšete tiek iepresēta reduktora atbalsta vai apakšējā atloka ligzdā un darbojas ap rotējošu Ø35 mm izejas asi.

Elastīgā blīvējuma lūpa pieguļ ass virsmai, palīdzot ierobežot ūdens un mazgāšanas šķidruma iekļūšanu reduktora gultņu un transmisijas zonā. Tā vienlaikus palīdz aizturēt smērvielu reduktora iekšpusē un pasargāt mehānismu pret ārējo piesārņojumu.

Priekšrocības

• Precīzs izmērs 35 × 45 × 7 mm
• Paredzēta SIREM reduktoru Packo tipa atlokam
• Blīvē rotējošu Ø35 mm izejas asi
• Palīdz aizsargāt gultni un reduktora mehānismu
• Samazina ūdens un mazgāšanas ķīmijas iekļūšanas risku
• Ierobežo reduktora smērvielas noplūdi
• Piemērota N un NP sērijas reduktoru remontam
• Atsevišķi nomaināma, nemainot visu atloku vai motoreduktoru
• Identificējama pēc TPS-3 koda EL440

Tehniskā informācija

• Ražotājs: SIREM
• Detaļas veids: rotējošās ass blīvmanšete
• TPS-3 preces kods: EL440
• Konstrukcija: manšetes jeb lūpas tipa blīve
• Izmērs: 35 × 45 × 7 mm
• Iekšējais diametrs: Ø35 mm
• Ārējais diametrs: Ø45 mm
• Platums: 7 mm
• Krāsa: sarkana
• Uzstādīšanas vieta: Packo tipa reduktora atbalsta vai apakšējais atloks
• Ass veids: rotējoša izejas ass
• Reduktoru grupa: SIREM N un NP sērija
• Precīzs elastomēra materiāls: publiski nav norādīts
• Darba temperatūras diapazons: publiski nav norādīts
• Piegādes saturs: viena blīvmanšete

Sarkanā krāsa pati par sevi neapstiprina blīvējuma materiālu. Tādēļ EL440 nevajadzētu raksturot kā silikona, FKM, EPDM vai NBR blīvi bez ražotāja tehniskā apstiprinājuma.

Izmēru skaidrojums

Apzīmējums 35 × 45 × 7 mm nozīmē:

• 35 mm – rotējošās ass nominālais diametrs;
• 45 mm – atloka montāžas ligzdas nominālais diametrs;
• 7 mm – blīvmanšetes kopējais platums.

Blīves iekšējā darba lūpa darbojas uz Ø35 mm ass, bet Ø45 mm ārējā virsma tiek nostiprināta atloka ligzdā.

Blīvmanšetes funkcija

EL440 galvenie uzdevumi:

• blīvēt rotējošu Ø35 mm izejas asi;
• ierobežot ūdens iekļūšanu reduktora atbalsta mezglā;
• pasargāt gultni un transmisijas detaļas;
• ierobežot reduktora smērvielas izplūšanu;
• samazināt mazgāšanas ķīmijas iekļūšanas risku;
• aizturēt putekļus un ārējo piesārņojumu;
• nodrošināt pareizu Packo atloka mezgla darbību.

Blīvējumu veido elastīga darba lūpa, kas nepārtraukti pieguļ rotējošās ass virsmai. Pareizai darbībai ass virsmai jābūt gludai, nebojātai un bez pārmērīgas radiālās kustības.

Paredzētā saderība

EL440 galvenokārt paredzēta:

• SIREM N tipa motoreduktoru atbalsta atlokiem;
• SIREM NP tipa motoreduktoru atbalsta atlokiem;
• Packo izpildījuma reduktoru atlokiem;
• mezgliem ar Ø35 mm ass darba virsmu;
• piena dzesēšanas tvertņu maisītāju piedziņām.

Iespējamie motoreduktoru modeļi:

• SIREM R1C245N7B, 21 apgr./min, 230 V;
• SIREM R3245N7B, 21 apgr./min, 400 V;
• SIREM R1C245NP7B, 21–25 apgr./min, 230 V;
• SIREM R3245NP7B, 21 apgr./min, 400 V;
• atsevišķas N5 un NP5 versijas ar atbilstošu atloku un Ø35 mm blīvējuma virsmu.

Norādītie modeļi ir iespējamie pielietojuma piemēri. Galīgā saderība jānosaka pēc ass diametra, atloka ligzdas un vecās blīves profila.

Atšķirība no EL441 blīvslēga

EL440 nedrīkst sajaukt ar blakus esošo EL441 ass blīvslēgu.

EL440:

• izmērs 35 × 45 × 7 mm;
• paredzēta Ø35 mm ass virsmai;
• uzstādāma reduktora atbalsta vai Packo atloka mezglā.

EL441:

• izmērs 33 × 45 × 6,5–8 mm;
• paredzēta aptuveni Ø33 mm ass virsmai;
• uzstādāma NP5 mazgāšanas ūdens kameras zonā.

Abām blīvēm ir Ø45 mm ārējais diametrs, taču atšķiras iekšējais diametrs, platums, profils un montāžas vieta. Tās nav automātiski savstarpēji aizvietojamas.

Uzstādot EL440 uz Ø33 mm ass, darba lūpa asi nepietiekami apspiedīs un var rasties noplūde. Savukārt Ø33 mm paredzēta blīve uz Ø35 mm ass var tikt pārmērīgi izstiepta un ātri sabojāta.

Saistītās detaļas

Atkarībā no konkrētā reduktora EL440 var būt saistīta ar:

• SIREM N5 vai NP5 apakšējo atloku;
• SIREM N7 vai NP7 Packo atloku;
• EL454 tipa apakšējo atloku atsevišķām N5/NP5 versijām;
• EL476 jeb 6007 ZZ C3 gultni;
• EL457 NP5B dobo izejas asi;
• EL488 N tipa izejas ass un zobrata mezglu;
• EL453 NP5B mazgāšanas ūdens sadales mezglu;
• EL441 mazgāšanas kameras ass blīvslēgu;
• EL462 un EL463 mazgāšanas kameras blīvēm.

EL440 atrodas reduktora atbalsta vai atloka zonā. Modeļos ar mazgāšanas kameru sistēmas hermetizācijai var būt nepieciešami vairāki papildu blīvējumi.

Kad blīvmanšete jānomaina?

EL440 nomaiņa nepieciešama, ja:

• gar izejas asi parādās ūdens noplūde;
• gar asi izplūst reduktora smērviela;
• blīvējuma lūpa ir saplaisājusi;
• elastomērs kļuvis ciets vai trausls;
• darba mala ir nodilusi;
• uz lūpas izveidojies iegriezums;
• blīve ir deformējusies;
• blīvmanšete izspiedusies no ligzdas;
• atloka zonā parādās rūsa vai mitrums;
• bojāts vai trokšņo izejas ass gultnis;
• reduktora iekšpusē konstatēts ūdens;
• blīve izņemta remonta laikā un nav droši izmantojama atkārtoti.

Ass darba virsmas pārbaude

Ja uz izejas ass blīvējuma darba vietā izveidojusies rieva, jauna blīvmanšete var nenovērst noplūdi.

Pirms montāžas jāpārbauda:

• vai ass darba diametrs tiešām ir Ø35 mm;
• vai darba virsmā nav rievas;
• vai uz ass nav korozijas;
• vai ass nav saliekta;
• vai gultnim nav pārmērīgas radiālās brīvkustības;
• vai atloka ligzda nav deformēta;
• vai blīve ligzdā turas pietiekami stingri.

Pārmērīga ass radiālā kustība var ātri sabojāt arī jaunu blīvmanšeti.

Uzstādīšanas virziens

Manšetes tipa blīvei ir noteikts montāžas virziens. Galvenajai blīvējuma lūpai jābūt vērstai atbilstoši videi, kuru nepieciešams noturēt vai no kuras jāpasargā mezgls.

Pirms vecās blīves izņemšanas ieteicams:

1. Nofotografēt tās sākotnējo novietojumu.
2. Atzīmēt blīvējuma lūpas virzienu.
3. Salīdzināt jaunās un vecās detaļas profilu.
4. Pārbaudīt SIREM mezgla šķērsgriezuma shēmu, ja tā ir pieejama.

Nepareizi pagriezta blīvmanšete var nenodrošināt vajadzīgo aizsardzību pret ūdeni vai smērvielas noplūdi.

Uzstādīšanas ieteikumi

• Atvienojiet motoreduktoru no elektriskās barošanas.
• Notīriet atloka ligzdu un ass darba virsmu.
• Izņemiet veco blīvi, nesaskrāpējot ligzdu.
• Pārbaudiet ass diametru ar bīdmēru.
• Viegli samitriniet darba lūpu ar piemērotu montāžas līdzekli.
• Neuzstādiet blīvi sausā veidā uz raupjas ass.
• Aizsargājiet lūpu no vītnēm, urbumiem un asām malām.
• Iespiediet blīvi taisni ar piemērota diametra montāžas uzgali.
• Nespiediet tikai uz vienas blīves malas.
• Pārbaudiet, vai blīve ievietota vienādā dziļumā visā apkārtmērā.
• Pēc montāžas veiciet noplūdes pārbaudi.
• Pārbaudiet mezglu gan miera stāvoklī, gan darbības laikā.

Montāžai jāizmanto tikai ar blīvējuma materiālu un pārtikas iekārtām saderīgs līdzeklis.

Saderības pārbaude pirms pasūtīšanas

Pirms detaļas iegādes pārbaudiet:

• pilno SIREM motoreduktora modeli;
• vai reduktors uzstādīts Packo tvertnē;
• izejas ass diametru blīves darba vietā;
• atloka ligzdas diametru;
• vecās blīves platumu;
• vecās detaļas profilu;
• montāžas virzienu;
• vai nepieciešama EL440 vai EL441 blīve;
• reduktora atloka modeli;
• vai reduktoram ir mazgāšanas kamera;
• ass darba virsmas stāvokli;
• gultņa radiālo brīvkustību;
• vai nepieciešami arī citi mazgāšanas mezgla blīvējumi.

Svarīgi

EL440 izmērs ir 35 × 45 × 7 mm. Pat neliela iekšējā diametra atšķirība ir būtiska, tādēļ detaļu nedrīkst izvēlēties tikai pēc sarkanās krāsas, ārējā diametra vai reduktora ražotāja.

Precīzs elastomēra materiāls un temperatūras diapazons publiski nav norādīts. Ķīmiskā un temperatūras saderība jāapstiprina, ja sistēmā tiek izmantoti agresīvi mazgāšanas līdzekļi vai paaugstināta temperatūra.

Kāpēc izvēlēties?

Izvēlieties EL440, ja nepieciešams nomainīt SIREM N vai NP tipa reduktora Packo atloka blīvmanšeti uz Ø35 mm izejas ass. Pareizi uzstādīta blīve palīdz aizsargāt gultņus un transmisijas detaļas pret ūdeni, mazgāšanas ķīmiju un smērvielas zudumu.
