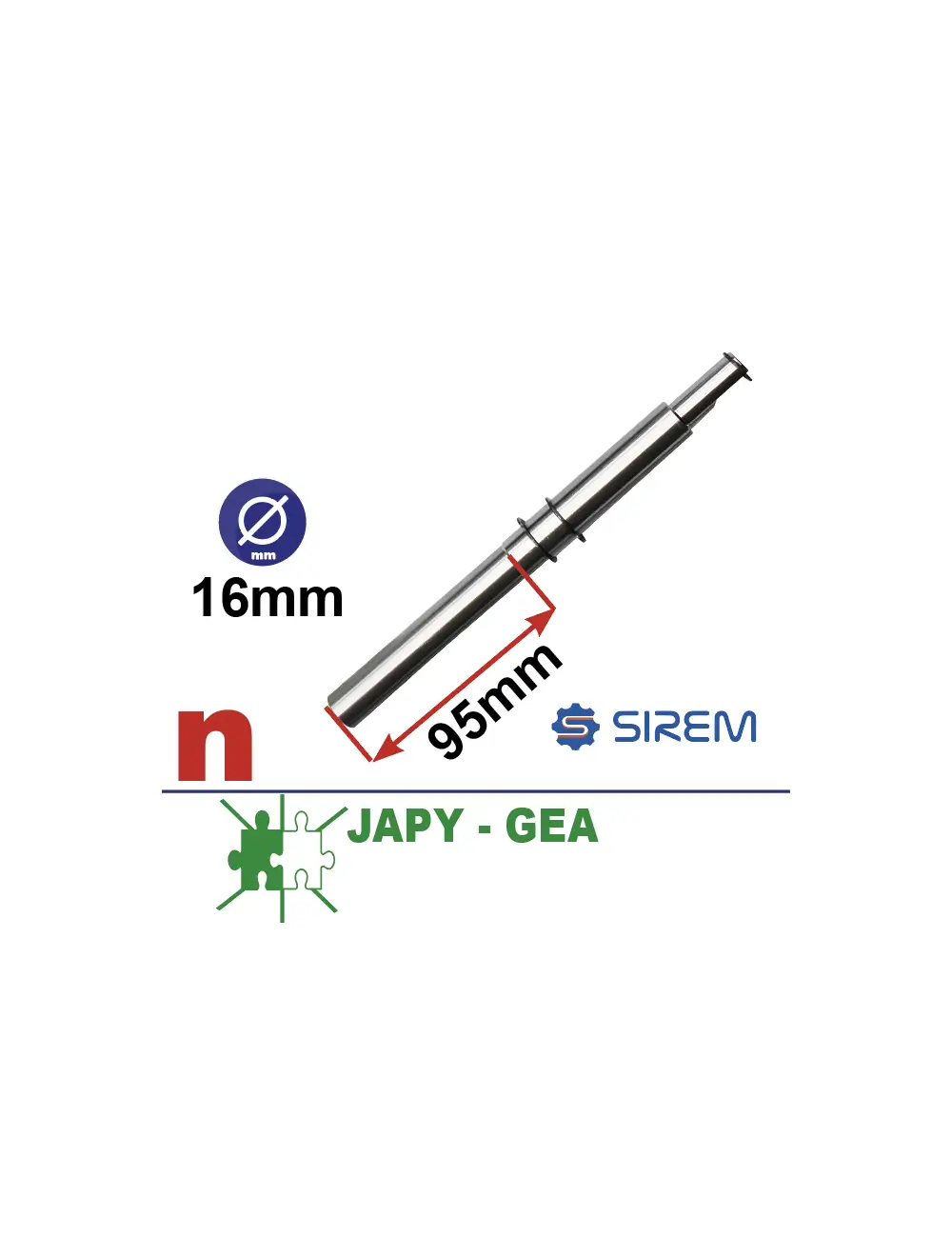

Izejas vārpsta SIREM D tipa reduktoriem, Ø16 × 95 mm, 2 stiprinājuma atveres

Izejas vārpsta SIREM D tipa reduktoriem – Ø16 × 92/95 mm, divas stiprinājuma atveres

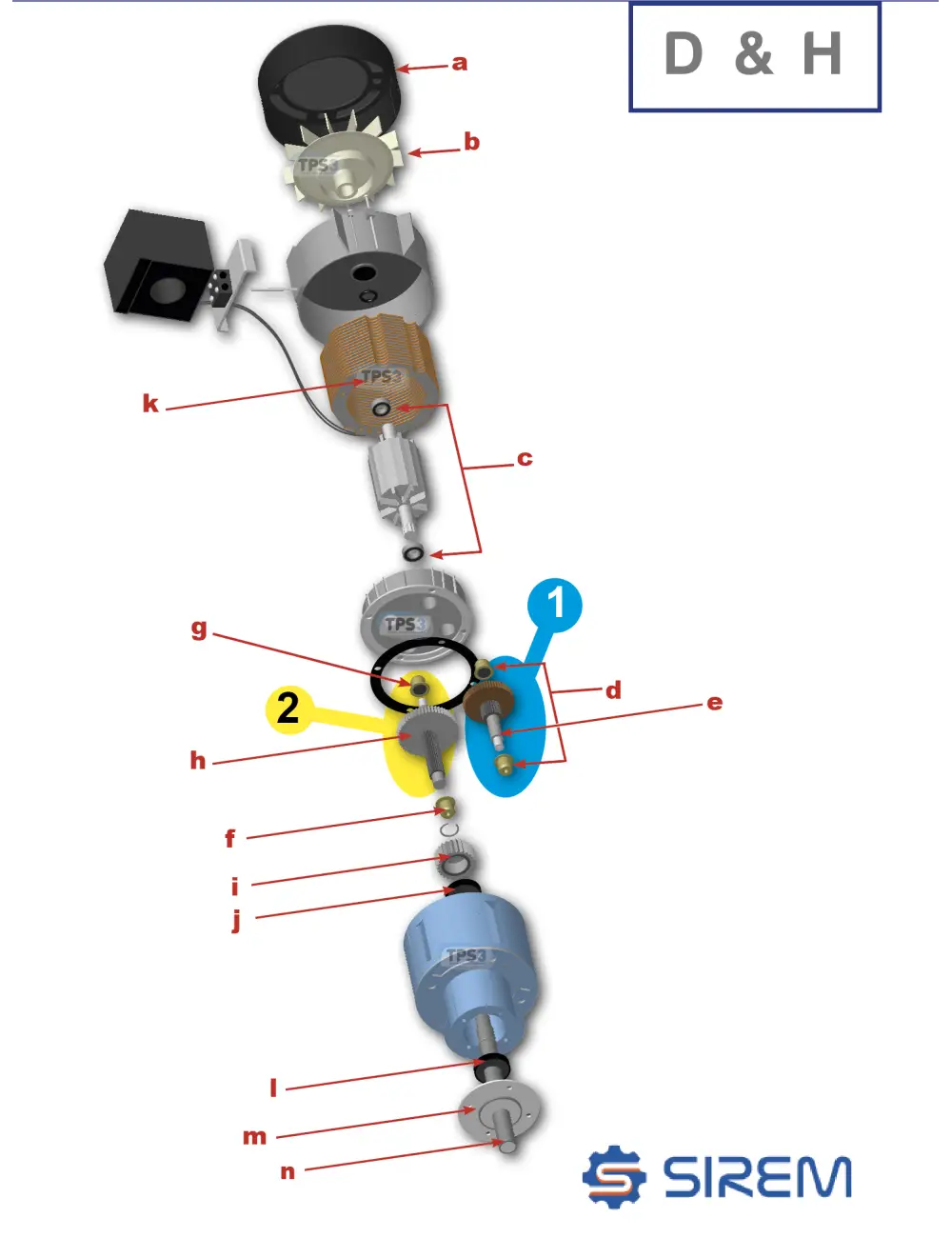

Izejas vārpsta SIREM D tipa maisītāju motoreduktoru remontam. Tā tiek uzstādīta reduktora gala pakāpē, savienota ar izejas zobratu un nodod griezes momentu piena dzesētāja vai citas maisīšanas tvertnes maisītājam.

Šis ir 1217-1 tipa vārpstas izpildījums ar divām Ø5 mm aklajām stiprinājuma atverēm. Prece tiek piegādāta bez izejas zobrata un citām reduktora detaļām.

Priekšrocības

• Paredzēta SIREM D tipa reduktoriem
• Ø16 mm garās vārpstas izpildījums
• Divas rūpnīcā izveidotas stiprinājuma atveres
• Piemērota SIREM 035304 izejas zobratam
• Zināms SIREM un TPS-3 detaļas kods
• Ļauj nomainīt vārpstu, nemainot visu motoreduktoru
• Atsevišķi pieejams arī samontēts mezgls ar zobratu

Tehniskie parametri

• Detaļas veids: reduktora izejas vārpsta
• Reduktora tips: SIREM D
• Vārpstas tips: 1217-1
• Vārpstas diametrs: Ø16 mm
• TPS-3 norādītais garums: 95 mm
• SIREM katalogā norādītais garums: 92 mm
• Stiprinājuma atveru skaits: divas
• Atveru diametrs: Ø5 mm
• Atveru izpildījums: aklas jeb necaurejošas
• Pirmās atveres centra novietojums: 29 mm no vārpstas gala
• Otrās atveres centra novietojums: 50 mm no vārpstas gala
• SIREM detaļas kods: 035419
• TPS-3 preces kods: EL591
• Alternatīvais detaļas apzīmējums: 05.0600.0004
• Izejas zobrats: nav iekļauts
• Fiksācijas gredzeni: nav iekļauti

Komplektācija

Šajā pozīcijā ietilpst tikai izejas vārpsta. Komplektā nav iekļauts:

• Izejas zobrats
• Fiksācijas gredzeni
• Gultņi
• Gultņa aizsargvāks
• Vārpstas blīvējums
• Maisītāja stiprinājuma elementi

Ja nepieciešama vārpsta kopā ar jau uzstādītu izejas zobratu, jāizvēlas SIREM 035409 mezgls ar TPS-3 kodu EL464.

Piemērotais izejas zobrats

Vārpsta paredzēta izmantošanai ar SIREM standarta izejas zobratu:

• SIREM detaļas kods: 035304
• Konstrukcijas apzīmējums: 1290 D
• Zobu skaits: 27
• Zobu veids: taisni
• Zobu modulis: 1,25

Pirms vecā zobrata atkārtotas izmantošanas pārbaudiet tā centrālās atveres un vārpstas sēžas vietas nodilumu. Ja zobrats uz vecās vārpstas ir kustējies vai izslīdējis, ieteicams mainīt abas detaļas.

Savietojamo modeļu piemēri

• R245D2B 25 apgr./min izpildījumā
• R245D2B 30 apgr./min izpildījumā
• Atsevišķas R1C225D2BC versijas
• Atsevišķas R1C225D2B versijas
• Citi SIREM D tipa motoreduktori ar 1217-1 izejas vārpstu

Šāds vārpstas izpildījums sastopams Japy, Alfa Laval, Prominox, Pro-Inox un citās iekārtās ar garo Ø16 mm SIREM D tipa vārpstu. Konkrētā modeļa saderība jāapstiprina pēc stiprinājuma atveru skaita un izvietojuma.

Atšķirība starp 1217-1 un 1217-2

D tipa reduktoriem sastopamas vizuāli līdzīgas Ø16 mm garās vārpstas:

• 1217-1: aptuveni 92–95 mm gara, divas Ø5 mm aklās atveres, šim izpildījumam norādītas 29 un 50 mm no gala
• 1217-2: aptuveni 92 mm gara, līdz četrām Ø5 mm aklajām atverēm, parasti 10, 29, 65 un 79 mm no gala

Šīs vārpstas nav automātiski savstarpēji aizvietojamas. Galvenā atšķirība ir stiprinājuma atveru skaits un novietojums.

Nav piemērota

• Reduktoriem ar Ø14 × 25 mm vārpstu
• Reduktoriem ar Ø15 × 45 mm vārpstu
• Reduktoriem ar Ø19 mm vārpstu
• Vārpstām ar četrām citādi izvietotām atverēm
• Vārpstām ar caurejošām atverēm
• Vārpstām ar ķīļrievas savienojumu
• Vārpstām ar vītņotu galu

Detaļa parasti nav piemērota Packo izpildījumiem ar īso Ø14 × 25 mm vārpstu.

Nomaiņas pazīmes

• Saliekta vai deformēta vārpsta
• Izteikta korozija
• Nodilušas gultņu sēžas vietas
• Izdilusi zobrata sēžas vieta
• Bojātas stiprinājuma atveres
• Palielināta radiālā brīvkustība
• Vārpstas svārstīšanās darbības laikā
• Maisītāja kustība uz vārpstas
• Mehāniski bojājumi pēc maisītāja trieciena

Ko pārbaudīt remonta laikā

Mainot vārpstu, pārbaudiet 27 zobu izejas zobratu, zobrata un vārpstas savienojumu, gultņus un to sēžas vietas. Jāpārbauda arī hermētiskais gultņa aizsargvāks, vārpstas blīvējums, otrās pakāpes zobrats un reduktora smērviela.

Ja vecā vārpsta ir saliekta, pārbaudiet arī reduktora korpusu un gultņus, jo vibrācija var būt radījusi papildu bojājumus.

Saderības pārbaude pirms pasūtīšanas

Pārbaudiet SIREM D tipa reduktora pilno modeli, Ø16 mm vārpstas diametru un aptuveni 92–95 mm garumu. Vecajai vārpstai jābūt divām Ø5 mm aklajām atverēm atbilstošā izvietojumā.

Salīdziniet arī SIREM kodu 035419, TPS-3 kodu EL591 un atveru centru novietojumu 29 un 50 mm attālumā no vārpstas gala.

Svarīgi: SIREM katalogā vārpstas garums norādīts kā 92 mm, bet TPS-3 – 95 mm. Atšķirība var būt saistīta ar mērīšanas metodi vai detaļas izpildījumu. Pirms pasūtīšanas nomēriet veco vārpstu un salīdziniet stiprinājuma atveres.

Kāpēc izvēlēties?

SIREM 035419 vārpsta ļauj atjaunot atbilstoša D tipa reduktora gala piedziņu, ja esošā vārpsta ir saliekta, nodilusi vai tai bojātas maisītāja stiprinājuma vietas.
