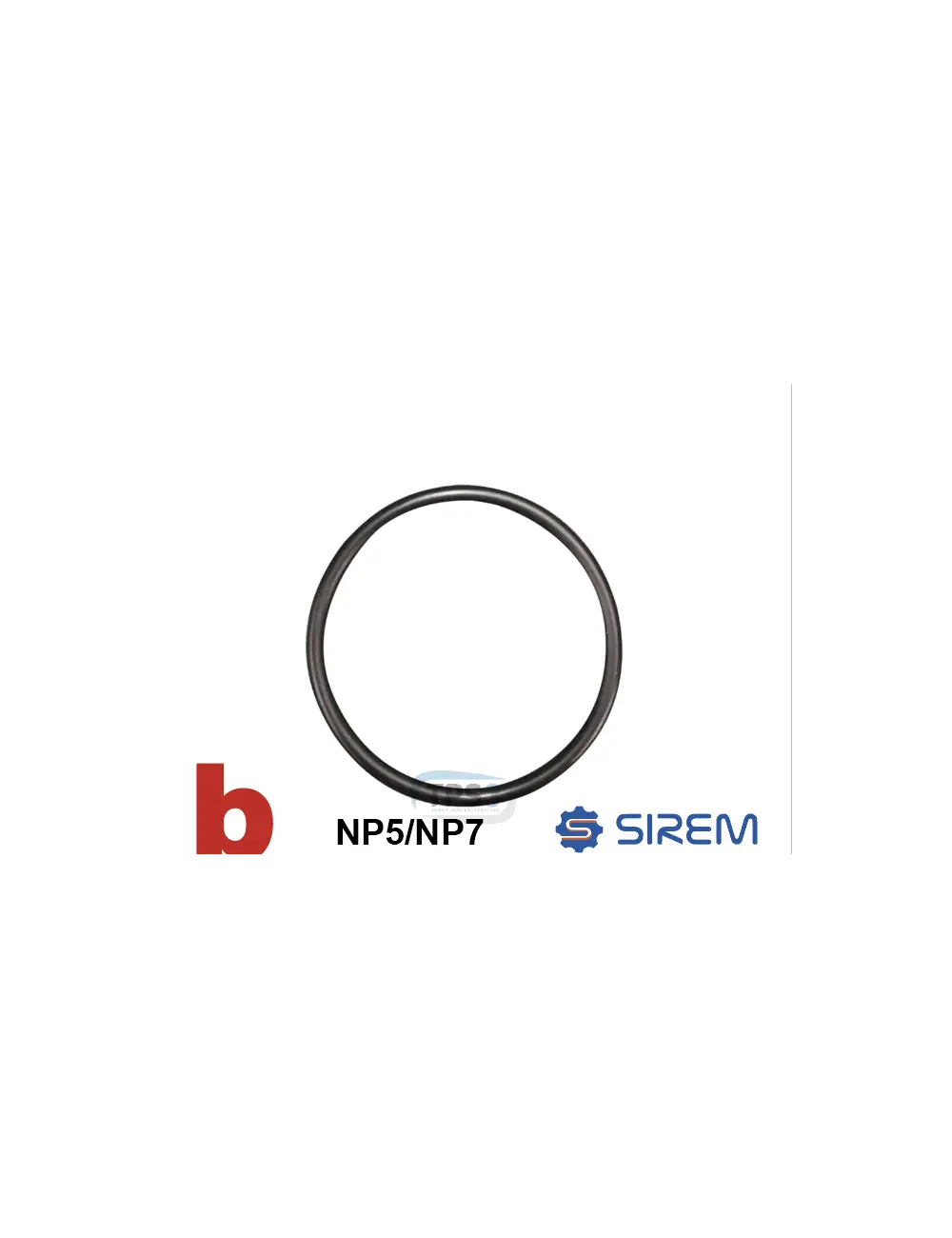

Mazgāšanas mezgla O-gredzens SIREM NP5B un NP7 reduktoriem
12,00 € bez PVN
SIREM EL463 blīvējošais O-gredzens NP5B un NP7 tipa motoreduktoru mazgāšanas mezglam. Palīdz novērst šķidruma noplūdi, uzturēt plūsmu caur dobo izejas asi un aizsargāt reduktoru pret mitrumu.
Noliktavā mazāk kā 10 preces
Mazgāšanas mezgla O-gredzens SIREM NP5B un NP7 motoreduktoriem – EL463
Blīvējošais O-gredzens SIREM NP5B un NP7 tipa motoreduktoru mazgāšanas jeb ūdens sadales mezglam. Detaļa tiek ievietota mazgāšanas kameras savienojumā un nodrošina blīvējumu starp mezgla korpusu, vāku un citām savienojuma virsmām.
EL463 palīdz novērst mazgāšanas šķidruma noplūdi un uzturēt tā plūsmu caur reduktora dobo izejas asi uz piena tvertnes maisītāja mazgāšanas zonu.
Priekšrocības
- Paredzēts SIREM NP5B un NP7 mazgāšanas mezgliem
- Samazina mazgāšanas šķidruma noplūdes risku
- Palīdz uzturēt plūsmu caur dobo izejas asi
- Aizsargā reduktora mehānisko daļu pret mitrumu
- Piemērots vienfāzes un trīsfāžu motoreduktoriem
- Atsevišķi nomaināma rezerves detaļa
- Piemērots piena dzesētāju maisītāju remontam
- Identificējams pēc TPS-3 koda EL463
Tehniskā informācija
- Ražotājs: SIREM
- Detaļas veids: mazgāšanas mezgla blīvējošais O-gredzens
- TPS-3 preces kods: EL463
- Reduktora tips: NP5B un NP7
- Uzstādīšanas vieta: mazgāšanas jeb ūdens sadales mezgls
- Funkcija: mazgāšanas šķidruma savienojuma hermetizācija
- Forma: apaļš elastomēra blīvgredzens
- Precīzs elastomēra materiāls: publiski nav norādīts
- Iekšējais diametrs: publiski nav norādīts
- Šķērsgriezuma diametrs: publiski nav norādīts
- Darba temperatūra: publiski nav norādīta
- Ķīmiskā izturība: publiski nav norādīta
- Piegādes saturs: viens O-gredzens
Precīzs gumijas materiāls nav apstiprināts, tādēļ EL463 nevajadzētu raksturot kā NBR, EPDM vai FKM blīvējumu bez ražotāja tehniskās informācijas.
Paredzētais pielietojums
EL463 paredzēts SIREM motoreduktoriem ar integrētu maisītāja mazgāšanas sistēmu:
- NP5B tipa reduktoriem;
- NP7 tipa reduktoriem;
- vienfāzes un trīsfāžu versijām;
- piena dzesēšanas tvertņu maisītāju mazgāšanas sistēmām;
- atsevišķām Alfa Laval, Prominox, DeLaval un Packo iekārtām.
Iespējamie motoreduktoru modeļi:
- SIREM R1C245NP5B, 23 apgr./min, 230 V;
- SIREM R3245NP5B, 23 apgr./min, 230/400 V;
- SIREM R1C245NP7B, 21–25 apgr./min, 230 V;
- SIREM R3245NP7B, 21 apgr./min, 400 V;
- atbilstošas NPA7B un citas speciālās modifikācijas, ja izmantots identisks mazgāšanas mezgls.
NP5B reduktori bieži sastopami Alfa Laval, Prominox un atsevišķās DeLaval tvertnēs, savukārt NP7 saimes izpildījumi tiek izmantoti arī Packo piena dzesēšanas tvertnēs.
Iekārtas ražotāja nosaukums pats par sevi neapstiprina O-gredzena saderību. Jāpārbauda konkrētais SIREM reduktora un mazgāšanas mezgla izpildījums.
O-gredzena funkcija
EL463 galvenie uzdevumi:
- hermetizēt mazgāšanas kameras savienojumu;
- novērst šķidruma noplūdi gar vāku vai korpusu;
- palīdzēt saglabāt vajadzīgo šķidruma plūsmu;
- aizsargāt reduktora mehāniskās detaļas pret ūdens iekļūšanu;
- atdalīt mazgāšanas šķidruma zonu no reduktora iekšējās daļas;
- nodrošināt pareizu maisītāja mazgāšanas sistēmas darbību.
Ja O-gredzens ir bojāts, sacietējis vai deformēts, daļa mazgāšanas šķidruma var izplūst savienojuma vietā, nevis nonākt caur dobo asi līdz maisītāja mazgāšanas zonai.
Saistītās mazgāšanas mezgla detaļas
NP5B un NP7 sistēmās var būt izmantotas vairākas ārēji līdzīgas, bet funkcionāli atšķirīgas blīvējošās detaļas:
- LV620 – mazgāšanas mezgla vāks;
- EL453 – mazgāšanas mezgla korpuss;
- EL463 – mazgāšanas mezgla O-gredzens;
- EL462 – cita mazgāšanas mezgla blīve;
- EL441 – 33 × 45 × 6,5–8 mm manšetes tipa blīvslēgs;
- EL440 – 35 × 45 × 7 mm balsta mezgla blīvslēgs;
- EL457 – NP5B dobā izejas ass.
EL463 nedrīkst sajaukt ar EL462 profilēto vai plakano blīvi un EL441 ass manšeti. Katra detaļa atrodas citā mezgla vietā un veic atšķirīgu blīvēšanas uzdevumu.
NP5B motoreduktoru raksturīgā konstrukcija
NP5B reduktori parasti ir aprīkoti ar dobu izejas asi un ūdens sadales kameru. Zināmajiem izpildījumiem var būt:
- izejas ātrums aptuveni 23 apgr./min;
- dobās ass ārējais diametrs aptuveni 33–35 mm;
- dobās ass iekšējais diametrs aptuveni 27–27,3 mm;
- ass kopējais garums aptuveni 137 mm;
- divas piedziņas tapas ass galā;
- integrēta mazgāšanas šķidruma padeve.
Šie ir motoreduktora un ass parametri, nevis EL463 O-gredzena izmēri.
NP7 motoreduktoru raksturīgā konstrukcija
NP7 saimes reduktoriem var būt:
- aptuveni 21 apgr./min pie 50 Hz;
- aptuveni 25 apgr./min pie 60 Hz;
- gara dobā izejas ass;
- M28 vītņots ass gals;
- integrēta mazgāšanas šķidruma padeve;
- Packo tvertnēm paredzēts stiprinājuma izpildījums.
Lai gan NP5B un NP7 asu konstrukcijas atšķiras, EL463 katalogā norādīts kā piemērots abu tipu mazgāšanas mezgliem. Tomēr pirms pasūtīšanas jāpārbauda konkrētā mezgla konstrukcija un blīvējuma rievas izmēri.
Kad O-gredzens jānomaina?
EL463 ieteicams nomainīt, ja:
- gar mazgāšanas mezgla vāku vai korpusu noplūst ūdens;
- O-gredzens ir saplaisājis;
- materiāls kļuvis ciets vai trausls;
- gredzens ir izstiepies;
- blīvējums zaudējis apaļo profilu;
- redzami iespiedumi, griezumi vai citi bojājumi;
- gredzens vairs precīzi neieguļ rievā;
- mazgāšanas šķidrums nonāk reduktora mehāniskajā daļā;
- samazinājusies šķidruma plūsma caur dobo asi;
- tiek mainīts mazgāšanas mezgla korpuss vai vāks.
Vecu O-gredzenu ieteicams nomainīt arī pēc pilnīgas mazgāšanas mezgla izjaukšanas, īpaši tad, ja blīvējums ilgstoši bijis saspiests.
Bojājuma pazīmes
Par nolietotu vai bojātu O-gredzenu var liecināt:
- ūdens pilēšana ap mazgāšanas mezglu;
- mitrums uz reduktora korpusa;
- mazāka ūdens plūsma pie maisītāja lāpstiņas;
- mazgāšanas līdzekļa nosēdumi ap vāka savienojumu;
- korozija uz blakus esošajām metāla detaļām;
- ūdens vai emulsija reduktora smērvielā;
- nevienmērīga šķidruma plūsma;
- nepieciešamība pārmērīgi pievilkt vāku, lai apturētu noplūdi.
Uzstādīšanas ieteikumi
Pirms jaunā O-gredzena uzstādīšanas:
- Atvienojiet iekārtu no elektriskās barošanas.
- Noslēdziet mazgāšanas šķidruma padevi.
- Notīriet O-gredzena rievu un savienojuma virsmas.
- Pārbaudiet, vai rievā nav korozijas, asu malu vai nosēdumu.
- Pārliecinieties, ka jaunais gredzens nav savērpts.
- Vienmērīgi ievietojiet to visā rievas apkārtmērā.
- Neizstiepiet gredzenu vairāk, nekā nepieciešams montāžai.
- Izmantojiet tikai saderīgu montāžas smērvielu.
- Savienojumu pievelciet vienmērīgi.
- Pēc montāžas veiciet skalošanas un noplūdes pārbaudi.
Nevajadzētu izmantot asus metāla instrumentus, kas var iegriezt O-gredzenā vai saskrāpēt blīvējošo virsmu.
Saderība ar mazgāšanas ķīmiju
Tā kā EL463 elastomēra materiāls nav publiski norādīts, jāizvairās no neapstiprinātu smērvielu un agresīvu ķīmisko vielu izmantošanas.
Blīvējuma kalpošanas laiku var samazināt:
- pārāk koncentrēti skābi mazgāšanas līdzekļi;
- pārāk koncentrēti sārmaini mazgāšanas līdzekļi;
- neatbilstoši augsta mazgāšanas temperatūra;
- ar gumiju nesaderīgas eļļas vai smērvielas;
- ilgstoša darbība ar nepareizi uzstādītu vāku;
- pārmērīgs mazgāšanas sistēmas spiediens.
Saderības pārbaude pirms pasūtīšanas
Pirms detaļas iegādes pārbaudiet:
- pilno SIREM motoreduktora modeli;
- vai reduktors ir NP5B vai NP7 tips;
- esošās blīves detaļas kodu, ja tas ir salasāms;
- vecā O-gredzena iekšējo diametru;
- gredzena šķērsgriezuma diametru;
- korpusa blīvējuma rievas izmērus;
- vai nepieciešams EL463 O-gredzens vai EL462 blīve;
- EL441 ass manšetes stāvokli;
- EL453 mazgāšanas mezgla korpusa stāvokli;
- LV620 vāka stāvokli;
- vai nepieciešamas arī citas mazgāšanas mezgla remonta detaļas.
Ja vecais O-gredzens ir izstiepts vai deformēts, precīzāk ir mērīt korpusa blīvējuma rievu, nevis tikai izņemto blīvi.
Svarīgi
EL463 precīzs iekšējais diametrs, šķērsgriezums, materiāls un temperatūras diapazons publiski pieejamajā informācijā nav norādīts. Tāpēc analogs O-gredzens jāizvēlas tikai pēc precīziem vecās detaļas vai rievas mērījumiem un materiāla saderības ar izmantoto mazgāšanas ķīmiju.
EL463 nav aizvietojams ar EL462 blīvi vai EL441 un EL440 manšetes tipa blīvslēgiem.
Kāpēc izvēlēties?
Izvēlieties EL463, ja nepieciešams atjaunot SIREM NP5B vai NP7 motoreduktora mazgāšanas mezgla hermētiskumu. Pareizi piemeklēts O-gredzens samazina noplūdes risku, palīdz uzturēt šķidruma plūsmu caur dobo izejas asi un aizsargā reduktora mehānisko daļu pret mitrumu.
SIREM O-gredzens, EL463 blīvgredzens, mazgāšanas mezgla blīve, NP5B motoreduktors, NP7 motoreduktors, ūdens sadales mezgls, maisītāja mazgāšanas sistēma, SIREM blīvējums, piena dzesētāja rezerves daļas, SIREM rezerves daļas
| Svars | 0,5 kg |
|---|---|
| Dimensions | 10 × 10 × 10 cm |
| Ražotājs | TPS3 |
