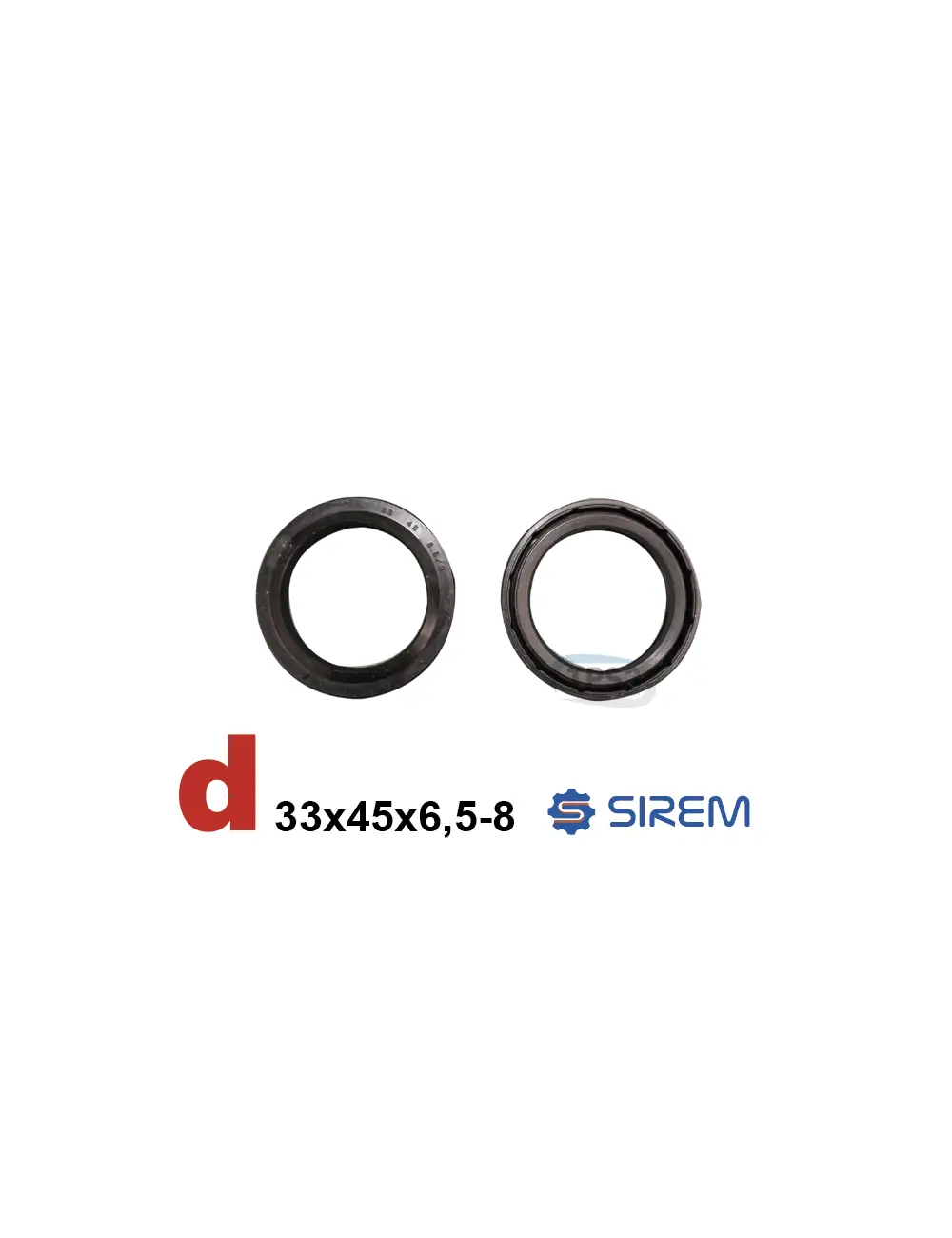

Ass blīvmanšete 33 × 45 × 6,5/8 mm SIREM N/NP tipa reduktoru mazgāšanas kamera

Ass blīvmanšete 33 × 45 × 6,5/8 mm SIREM N/NP tipa reduktoru mazgāšanas kamerai – EL441 / 035420

Manšetes jeb lūpas tipa ass blīve SIREM N un NP sērijas motoreduktoriem ar dobu izejas asi un integrētu mazgāšanas sistēmu. Blīvmanšete tiek uzstādīta mazgāšanas ūdens kamerā ap rotējošo izejas asi.

EL441 ierobežo mazgāšanas šķidruma noplūdi gar asi un palīdz pasargāt gultni un reduktora transmisijas daļu pret ūdeni, piena atliekām un mazgāšanas ķīmiju. Detaļas alternatīvais SIREM kods ir 035420.

Priekšrocības

• Precīzs izmērs 33 × 45 × 6,5/8 mm
• Paredzēta SIREM N un NP tipa reduktoriem
• Izmantojama dobās ass mazgāšanas sistēmās
• Aprīkota ar nerūsējošā tērauda atsperi
• Palīdz uzturēt mazgāšanas ūdens kameras hermētiskumu
• Aizsargā gultni un transmisiju pret ūdeni
• Samazina mazgāšanas ķīmijas un piena atlieku iekļūšanu
• Atsevišķi nomaināma, nemainot visu mazgāšanas mezglu
• Identificējama pēc kodiem EL441 un 035420

Tehniskā informācija

• Ražotājs: SIREM
• Detaļas veids: rotējošās ass blīvmanšete
• Konstrukcija: manšetes jeb lūpas tipa blīve
• TPS-3 preces kods: EL441
• SIREM un alternatīvais kods: 035420
• Izmērs: 33 × 45 × 6,5/8 mm
• Iekšējais diametrs: Ø33 mm
• Ārējais diametrs: Ø45 mm
• Pamatdaļas platums: aptuveni 6,5 mm
• Kopējais profila augstums: aptuveni 8 mm
• Uzstādīšanas vieta: mazgāšanas ūdens kameras mezgls
• Reduktoru grupa: SIREM N un NP tips
• Ass konstrukcija: dobā ass mazgāšanas šķidruma padevei
• Atsperes materiāls: nerūsējošais tērauds
• Metāla pastiprinājums: atsevišķos katalogos norādīts nerūsējošais tērauds
• Elastomēra materiāls: publiski nav droši apstiprināts
• Darba temperatūras diapazons: publiski nav norādīts
• Piegādes saturs: viena blīvmanšete

Precīzs elastomēra materiāls nav viennozīmīgi apstiprināts. Tādēļ detaļu nevajadzētu raksturot kā NBR, FKM, EPDM vai silikona blīvi bez ražotāja tehniskās informācijas.

Izmēru skaidrojums

Apzīmējums 33 × 45 × 6,5/8 mm nozīmē:

• 33 mm – ass nominālais diametrs blīvējuma darba vietā;
• 45 mm – mazgāšanas kameras montāžas ligzdas diametrs;
• 6,5 mm – blīves pamatdaļas platums;
• aptuveni 8 mm – pilnā profila augstums.

Apzīmējums 6,5/8 norāda profilētu manšeti, kuras pamatkorpusa un kopējais augstums nav vienāds. To nevajadzētu aizstāt ar parastu 33 × 45 × 7 mm blīvi, nepārbaudot profilu un montāžas vietu.

Blīvmanšetes funkcija

EL441 galvenie uzdevumi:

• blīvēt rotējošo asi mazgāšanas ūdens kamerā;
• ierobežot ūdens noplūdi gar asi;
• palīdzēt uzturēt šķidruma plūsmu uz dobo izejas asi;
• aizsargāt gultni pret ūdeni un mazgāšanas ķīmiju;
• pasargāt reduktora smērvielu no sajaukšanās ar ūdeni;
• aizturēt piena atliekas un citus netīrumus;
• samazināt korozijas risku;
• uzturēt mazgāšanas sistēmas hermētiskumu.

Nerūsējošā tērauda atspere uztur blīvējuma lūpas radiālo piespiedējspēku pie rotējošās ass. Tas palīdz saglabāt kontaktu arī nelielas vibrācijas un spiediena izmaiņu laikā.

Paredzētais pielietojums

EL441 paredzēta:

• SIREM N tipa motoreduktoriem;
• SIREM NP tipa motoreduktoriem;
• reduktoriem ar dobu izejas asi;
• mezgliem ar integrētu mazgāšanas ūdens kameru;
• NP5B tipa mazgāšanas sistēmām;
• atsevišķām NP7 versijām ar Ø33 mm blīvējuma darba virsmu;
• piena dzesēšanas tvertņu maisītāju automātiskajām mazgāšanas sistēmām.

Iespējamie motoreduktoru modeļi:

• SIREM R3245NP5B, 23 apgr./min, 400 V;
• atsevišķas SIREM R1C245NP5B versijas;
• citas N un NP sērijas versijas ar Ø33 mm ass darba virsmu;
• pārbūvētas NP5B vai NP7 sistēmas ar identisku ūdens kameras konstrukciju.

Dažādos avotos R1C245NP5B asīm sastopamas Ø33 un Ø35 mm ārējās pakāpes. Tāpēc saderību nedrīkst noteikt tikai pēc reduktora modeļa. Ass jānomēra tieši vietā, kur darbojas blīvmanšete.

Pielietojums piena dzesētājos

Atbilstoši SIREM reduktori var būt izmantoti:

• Alfa Laval slēgtajās piena dzesēšanas tvertnēs;
• Prominox piena dzesētājos;
• DeLaval tvertnēs;
• Packo tvertnēs ar atbilstošu mazgāšanas kameras konstrukciju;
• citās tvertnēs ar automātiski mazgājamu maisītāja asi.

Piena dzesētāja zīmols pats par sevi neapstiprina saderību. Izšķirošais ir SIREM reduktora tips, mazgāšanas kameras konstrukcija un ass diametrs blīvējuma darba vietā.

Saistītās detaļas

• EL441 / 035420 – ass blīvmanšete 33 × 45 × 6,5/8 mm mazgāšanas kamerai
• EL440 / 035421 – sarkanā blīvmanšete 35 × 45 × 7 mm atbalsta vai Packo atlokam
• EL453 – mazgāšanas ūdens sadales mezgls
• LV620 – mazgāšanas mezgla vāks
• EL463 – mazgāšanas kameras O-gredzens
• EL462 – papildu mazgāšanas kameras blīve
• EL457 – dobā NP5B izejas ass
• EL476 – 6007 ZZ C3 gultnis
• EL454 – apakšējais atloks

Šīs detaļas var būt pieejamas atsevišķi un nav automātiski iekļautas EL441 komplektācijā.

Atšķirība starp EL441 un EL440

Abām blīvmanšetēm ir Ø45 mm ārējais diametrs, taču tās paredzētas atšķirīgām ass virsmām un uzstādīšanas vietām.

EL441 / 035420:

• izmērs 33 × 45 × 6,5/8 mm;
• paredzēta Ø33 mm ass virsmai;
• uzstādāma mazgāšanas ūdens kamerā;
• galvenais uzdevums ir ūdens kameras hermetizācija.

EL440 / 035421:

• izmērs 35 × 45 × 7 mm;
• paredzēta Ø35 mm ass virsmai;
• uzstādāma atbalsta vai Packo atloka mezglā;
• galvenais uzdevums ir atloka un ass mezgla hermetizācija.

Uzstādot EL441 uz Ø35 mm ass, blīvējuma lūpa var tikt pārmērīgi izstiepta un sabojāta. Savukārt EL440 uz Ø33 mm ass nepietiekami piespiedīsies un nenodrošinās hermētiskumu.

Kad blīvmanšete jānomaina?

EL441 nomaiņa ieteicama, ja:

• gar izejas asi noplūst mazgāšanas ūdens;
• zem reduktora parādās šķidruma pilieni;
• samazinājusies plūsma caur dobo asi;
• blīvējuma lūpa ir saplaisājusi;
• elastomērs kļuvis ciets vai trausls;
• atspere sarūsējusi, izkritusi vai pārtrūkusi;
• manšete ir deformējusies;
• darba mala ir nodilusi;
• gultņa zonā konstatēts mitrums;
• reduktora smērviela kļuvusi gaiša vai emulsijai līdzīga;
• tiek remontēts EL453 mazgāšanas mezgls;
• tiek mainīta izejas ass vai gultnis.

Bojājuma pazīmes

Par EL441 bojājumu var liecināt:

• noplūde tikai mazgāšanas cikla laikā;
• mitrums starp ūdens kameru un apakšējo atloku;
• mazgāšanas līdzekļa nosēdumi ap asi;
• gultņa korozija;
• palielināts gultņa troksnis;
• ass radiālā brīvkustība;
• ūdens klātbūtne reduktora smērvielā;
• nepietiekama maisītāja ass mazgāšana;
• šķidruma izplūšana gar blīvi.

Ass darba virsmas pārbaude

Ja uz ass darba virsmas izveidojusies nodiluma rieva, jauna blīvmanšete var turpināt laist ūdeni.

Pirms montāžas pārbaudiet:

• ass faktisko diametru;
• darba virsmas gludumu;
• korozijas pazīmes;
• nodiluma rievas;
• vai ass nav saliekta;
• EL476 gultņa radiālo brīvkustību;
• mazgāšanas kameras ligzdas stāvokli;
• vai blīve korpusā turas pietiekami stingri.

Ja ass darba virsma ir bojāta, var būt nepieciešama EL457 izejas ass nomaiņa vai kvalitatīva darba virsmas atjaunošana.

Uzstādīšanas virziens

Blīvmanšetei ir noteikts montāžas virziens. Galvenajai lūpai un atsperes pusei parasti jābūt vērstai pret šķidrumu, kuru nepieciešams noturēt, taču konkrētajā mezglā jāievēro oriģinālais uzstādījums.

Pirms vecās detaļas izņemšanas ieteicams:

1. Nofotografēt blīvmanšetes novietojumu.
2. Atzīmēt atsperes puses virzienu.
3. Pārbaudīt mazgāšanas kameras detaļu shēmu.
4. Salīdzināt jaunās un vecās blīves profilu.

Nepareizs montāžas virziens var izraisīt tūlītēju noplūdi mazgāšanas cikla laikā.

Uzstādīšanas ieteikumi

• Atvienojiet motoreduktoru no elektriskās barošanas.
• Noslēdziet mazgāšanas šķidruma padevi.
• Notīriet mazgāšanas kameras ligzdu.
• Izņemiet veco blīvi, nesaskrāpējot korpusu.
• Nomēriet ass diametru ar bīdmēru.
• Pārbaudiet ass darba virsmu.
• Aizsargājiet blīvējuma lūpu no vītnēm un asām malām.
• Viegli samitriniet lūpu ar elastomēram drošu montāžas līdzekli.
• Iespiediet blīvi taisni ar piemērota diametra uzgali.
• Nespiediet tieši uz elastīgās lūpas.
• Pārbaudiet vienādu montāžas dziļumu visā apkārtmērā.
• Pēc montāžas veiciet mazgāšanas sistēmas noplūdes pārbaudi.

Saderības pārbaude pirms pasūtīšanas

Pirms detaļas iegādes pārbaudiet:

• pilno SIREM motoreduktora modeli;
• vai reduktoram ir dobā mazgāšanas šķidruma ass;
• ass diametru tieši blīves darba vietā;
• mazgāšanas kameras ligzdas diametru;
• vecās blīves platumu un profilu;
• vai nepieciešama EL441 vai EL440;
• vecās detaļas kodu, ja tas salasāms;
• EL453 mazgāšanas kameras stāvokli;
• EL457 izejas ass darba virsmu;
• EL476 gultņa brīvkustību;
• EL462 un EL463 blīvējumu stāvokli;
• vai ass darba virsmā nav nodiluma rievas.

Svarīgi

EL441 izmērs ir 33 × 45 × 6,5/8 mm, un tā paredzēta profilētai montāžai mazgāšanas ūdens kamerā. Detaļu nedrīkst aizstāt ar parastu 33 × 45 × 7 mm blīvi vai EL440 35 × 45 × 7 mm manšeti bez pilnīgas izmēru un profila pārbaudes.

Precīzs elastomēra materiāls un temperatūras diapazons publiski nav norādīts. Izmantojamajai montāžas smērvielai un mazgāšanas ķīmijai jābūt saderīgai ar oriģinālo blīvējuma materiālu.

Kāpēc izvēlēties?

Izvēlieties EL441, ja nepieciešams atjaunot SIREM N vai NP tipa motoreduktora mazgāšanas ūdens kameras hermētiskumu ap Ø33 mm rotējošo asi. Pareizi uzstādīta blīvmanšete palīdz saglabāt šķidruma plūsmu caur dobo asi un aizsargāt gultni un transmisiju pret ūdeni.
