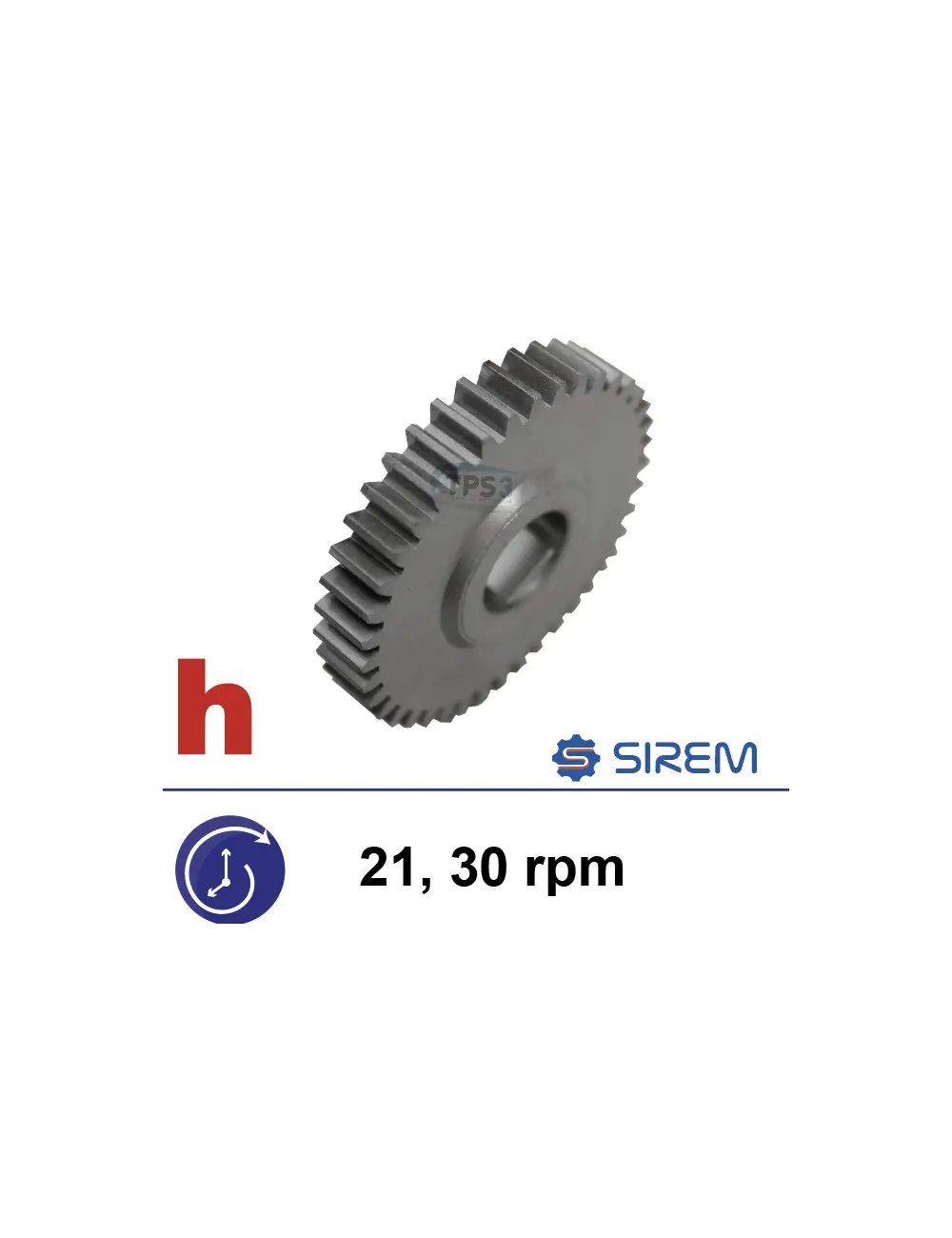

Tērauda izejas zobrats SIREM F un S tipa reduktoriem, 40 zobi, 21/30 apgr./min
45,00 € bez PVN
SIREM 035301 EL509 tērauda izejas zobrats atbilstošiem F un S tipa reduktoriem ar 21 vai 30 apgr./min nominālo ātrumu. Tam ir 40 taisni zobi, un tas nodod griezes momentu maisītāja izejas vārpstai.
Noliktavā mazāk kā 10 preces
Tērauda izejas zobrats SIREM F un S tipa reduktoriem – 40 zobi, 21/30 apgr./min
Tērauda izejas zobrats SIREM F un S tipa maisītāju motoreduktoru pēdējai redukcijas pakāpei. Tas saņem piedziņu no otrās pakāpes zobrata un nodod griezes momentu reduktora izejas vārpstai.
Zobratam ir 40 taisni zobi ar norādīto moduli 1,25. Tērauda konstrukcija paredzēta paaugstināta griezes momenta pārnesei uz piena dzesētāja vai citas maisīšanas tvertnes maisītāju.
Priekšrocības
- Izturīga tērauda konstrukcija
- Paredzēts SIREM F un S tipa reduktoriem
- Piemērots atbilstošām 21 un 30 apgr./min transmisijām
- 40 taisni zobi
- Norādītais zobu modulis 1,25
- Pārnes griezes momentu uz maisītāja izejas vārpstu
- Identificējams pēc SIREM koda 035301 un TPS-3 koda EL509
Tehniskie parametri
- Detaļas veids: reduktora izejas zobrats
- Redukcijas pakāpe: pēdējā jeb izejas pakāpe
- Savietojamie reduktoru tipi: SIREM F un S
- Nominālais ātrums pie 50 Hz: 21 vai 30 apgr./min
- Aptuvenais ātrums pie 60 Hz: 25 vai 36 apgr./min
- Zobu skaits: 40
- Zobu veids: taisni
- Norādītais zobu modulis: 1,25
- Materiāls: tērauds
- SIREM detaļas kods: 035301
- TPS-3 preces kods: EL509
- Montāža: uz reduktora izejas vārpstas
- Centrālā urbuma izmērs: publiskajā informācijā nav norādīts
- Stiprinājuma veids: jāsalīdzina ar veco zobratu un vārpstu
- Pielietojums: piena dzesētāju maisītāju motoreduktori
Zobrata funkcija
Izejas zobrats:
- Saņem griezes momentu no otrās redukcijas pakāpes
- Palīdz nodrošināt reduktora nominālo izejas ātrumu
- Palielina uz izejas vārpstu pārnesto griezes momentu
- Nodrošina vienmērīgu maisītāja lāpstiņas piedziņu
- Savieno reduktora transmisiju ar izejas vārpstu
Atšķirībā no vairākiem pirmās un otrās pakāpes Hostaform vai Celoron zobratiem šī detaļa ir izgatavota no tērauda.
Saderība ar 21 apgr./min transmisiju
F tipa 21 apgr./min reduktorā parasti izmanto:
- Pirmās pakāpes zobratu SIREM 035101 vai 035103: 62/12 zobi
- Otrās pakāpes zobratu SIREM 035202: 49/10 zobi
- Izejas zobratu SIREM 035301: 40 zobi
Otrās pakāpes zobrata 10 zobu vainagam un šim 40 zobu izejas zobratam norādīts modulis 1,25.
Saderība ar 30 apgr./min transmisiju
F tipa 30 apgr./min reduktorā parasti norādīti:
- Pirmās pakāpes zobrats SIREM 035101 vai 035103: 62/12 zobi
- Otrās pakāpes zobrats SIREM 035201: 49/14 zobi
- Tērauda otrās pakāpes alternatīva SIREM 035210: 49/14 zobi
- Izejas zobrats SIREM 035301: 40 zobi
Pieejamajos katalogos ir tehniska neatbilstība: 035301 zobrata modulis norādīts kā 1,25, bet 035201 un 035210 mazajam 14 zobu vainagam dažos avotos norādīts modulis 1,5. Savstarpēji sazobē esošiem zobratiem modulim jābūt vienādam, tādēļ 30 apgr./min reduktoram detaļas jāsalīdzina pēc parauga vai tehniskā rasējuma.
Savietojamo modeļu piemēri
- R1C225F2BC 21 apgr./min izpildījumā
- R1C225F6BC 21 apgr./min izpildījumā
- R225F2B 30 apgr./min izpildījumā
- R1C225F2BC 30 apgr./min izpildījumā
- R1C225F4BC 30 apgr./min izpildījumā
- Citi F vai S tipa 21/30 apgr./min reduktori ar 40 zobu izejas zobratu
Šādi motoreduktori sastopami Milkplan, Charriau, Etscheid, Alfa Laval, Prominox, Serap, Packo, FIC, Mueller, Fabdec, Fontsere, Stratinox, Roka un Prodic piena dzesēšanas tvertnēs. Tvertnes ražotājs pats par sevi neapstiprina saderību.
21/25 un 30/36 apgr./min skaidrojums
Viena mehāniskā reduktora versija atkarībā no elektrotīkla frekvences var būt norādīta ar diviem ātrumiem:
- 21 apgr./min pie 50 Hz – aptuveni 25 apgr./min pie 60 Hz
- 30 apgr./min pie 50 Hz – aptuveni 36 apgr./min pie 60 Hz
Zobrats var būt piemērots šīm 60 Hz versijām tikai tad, ja reduktora mehāniskā konstrukcija paliek nemainīga.
Nav paredzēts F tipa 48 apgr./min reduktoram
Šo zobratu nedrīkst sajaukt ar F tipa 48 apgr./min izejas zobratu:
- SIREM 035301 / TPS-3 EL509: 40 zobi, modulis 1, F un S tipa 21/30 apgr./min izpildījumiem
- SIREM 035302 / TPS-3 EL510: 59 zobi, modulis 1, F tipa 48 apgr./min izpildījumam
Šie zobrati nav savstarpēji aizvietojami.
Montāžas pārbaude
Publiskajā informācijā nav norādīts zobrata centrālā urbuma diametrs, rumbas platums, kopējais biezums un stiprinājuma konstrukcija. Pirms pasūtīšanas salīdziniet:
- Centrālā urbuma diametru un formu
- Rumbas izmērus
- Zobrata kopējo biezumu
- Vārpstas diametru
- Ķīļa, tapas vai presējuma stiprinājumu
- Aksiālās fiksācijas konstrukciju
Nolietojuma pazīmes
- Asi vai nevienmērīgi nodiluši zobi
- Izdrupušas zobu malas
- Nolūzis viens vai vairāki zobi
- Zobrata kustība uz izejas vārpstas
- Izdilis centrālais urbums vai ķīļrieva
- Bojāta fiksācijas vieta
- Metālisks reduktora troksnis
- Palielināta maisītāja vārpstas brīvkustība
- Zobrats griežas, bet vārpsta netiek piedzīta
- Smērvielā redzamas metāla skaidas
Ko pārbaudīt remonta laikā
Mainot izejas zobratu, pārbaudiet ar to sazobē esošo otrās pakāpes zobvainagu, izejas vārpstu, stiprinājuma elementus, gultņus, blīvslēgus un reduktora smērvielu. Korpuss jāiztīra no metāla un polimēra skaidām.
Nevienmērīgi nodilis tērauda zobrats var ātri sabojāt jaunu Hostaform zobratu, tādēļ abas sazobē esošās detaļas jāvērtē kopā.
Saderības pārbaude pirms pasūtīšanas
Pārbaudiet SIREM F vai S tipu, pilno motoreduktora kodu un nominālo ātrumu. Vecajam zobratam jābūt 40 taisniem zobiem ar atbilstošu moduli.
Salīdziniet izejas vārpstas diametru, centrālo urbumu, stiprinājuma veidu un otrās pakāpes zobrata parametrus. Pārbaudiet arī elektrotīkla frekvenci un SIREM kodu 035301.
Svarīgi: 30 apgr./min transmisijas katalogu datos pastāv pretruna starp izejas zobrata un 49/14 otrās pakāpes zobrata norādītajiem moduļiem. Pirms pasūtīšanas saderība jāapstiprina pēc vecajām detaļām vai precīzas reduktora tehniskās dokumentācijas.
Kāpēc izvēlēties?
SIREM 035301 zobrats paredzēts atbilstoša F vai S tipa reduktora gala pakāpes atjaunošanai un griezes momenta pārnesei uz maisītāja izejas vārpstu.
SIREM izejas zobrats, SIREM 035301, EL509 zobrats, 40 zobu zobrats, tērauda zobrats, F tipa reduktors, S tipa reduktors, 21 apgr./min zobrats, 30 apgr./min zobrats, motoreduktora rezerves daļas
| Svars | 0,5 kg |
|---|---|
| Dimensions | 10 × 10 × 10 cm |
| Ražotājs | TPS3 |
