Otrās pakāpes zobrats SIREM F tipa reduktoriem, 49/17 zobi, 40 apgr./min
95,00 € bez PVN

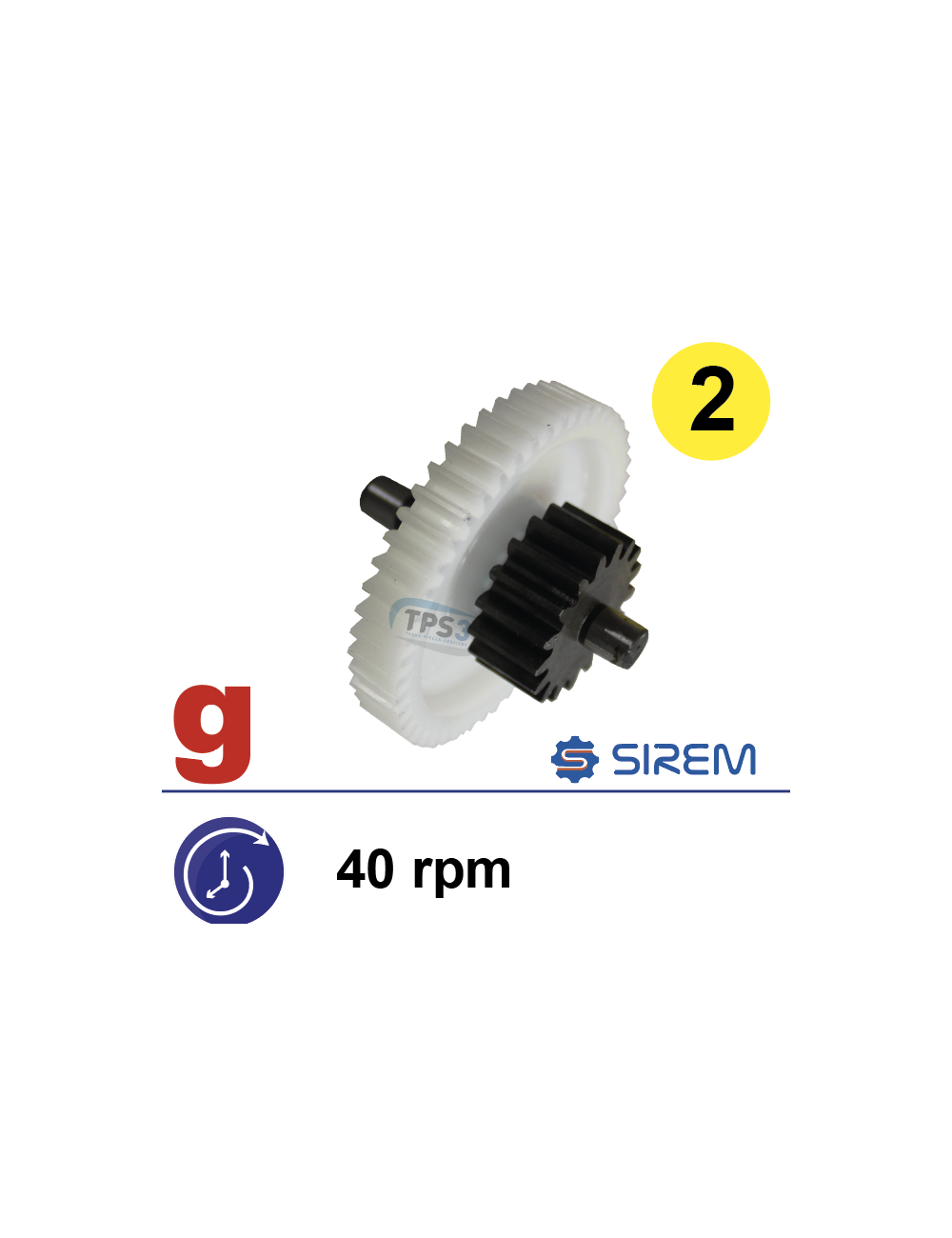

SIREM 035203 EL520 Hostaform otrās pakāpes 49/17 zobu zobrats F tipa reduktoriem ar 40 apgr./min ātrumu pie 50 Hz vai 48 apgr./min pie 60 Hz. Slīdgultņa bukse komplektā nav iekļauta.
Prece pieejama pēc pasūtījuma
Preču piegādes termiņš, 5 – 14 darba dienas.
Iekārtu piegādes termiņš tiek aprēķināts individuāli katram pasūtījumam.
Otrās pakāpes zobrats SIREM F tipa reduktoriem – 49/17 zobi, 40/48 apgr./min
Otrās redukcijas pakāpes zobrats SIREM F tipa maisītāju motoreduktoriem. Tas paredzēts reduktoriem ar 40 apgr./min izejas ātrumu pie 50 Hz vai aptuveni 48 apgr./min pie 60 Hz.
Detaļai ir divi taisnzobu vainagi: lielais vainags ar 49 zobiem un mazais vainags ar 17 zobiem. Zobu kombinācija tiek apzīmēta kā 49/17.
Priekšrocības
- Paredzēts SIREM F tipa 40/48 apgr./min reduktoriem
- Precīza 49/17 zobu kombinācija
- Zināmi abu zobvainagu moduļi
- Hostaform/POM materiāls nodrošina zemu berzi un klusu darbību
- Savietojams ar atbilstošiem 62/12 pirmās pakāpes zobratiem
- Piemērots arī atbilstošām 60 Hz versijām
- Identificējams pēc SIREM koda 035203 un TPS-3 koda EL520
Tehniskie parametri
- Detaļas veids: otrās redukcijas pakāpes zobrats
- Konstrukcija: viena detaļa ar diviem zobvainagiem
- Reduktora tips: SIREM F
- Nominālais ātrums pie 50 Hz: 40 apgr./min
- Aptuvenais ātrums pie 60 Hz: 48 apgr./min
- Zobu kombinācija: 49/17
- Lielais zobvainags: 49 taisni zobi
- Lielā zobvainaga modulis: 1
- Mazais zobritenis: 17 taisni zobi
- Mazā zobriteņa modulis: 1,25
- Materiāls: Hostaform/POM
- SIREM detaļas kods: 035203
- TPS-3 preces kods: EL520
- Atbilstošā bukse: SIREM 035401 / TPS-3 EL410
- Bukse komplektācijā: nav iekļauta
- Pielietojums: piena dzesētāju maisītāju motoreduktori
Darbība reduktorā
F tipa 40 apgr./min reduktora piedziņas ķēde parasti darbojas šādi:
- Elektromotora rotora zobrats piedzen pirmās pakāpes lielo zobvainagu
- Pirmās pakāpes 12 zobu vainags piedzen šī zobrata 49 zobu vainagu
- Otrās pakāpes 17 zobu vainags nodod griezes momentu izejas zobratam
- Izejas zobrats griež reduktora vārpstu un maisītāja lāpstiņu
Lielāks mazā zobriteņa zobu skaits nodrošina lielāku reduktora izejas ātrumu nekā 49/10 un 49/14 versijām.
Savietojamie pirmās pakāpes zobrati
Ar 49/17 otrās pakāpes zobratu var darboties šādi 62/12 pirmās pakāpes zobrati:
- SIREM 035101: standarta Hostaform/POM zobrats
- SIREM 035103: Celoron/tekstolīta zobrats
- TPS-3 EL494: pastiprināts Celoron un metāla zobrats
Pirmās pakāpes zobrata 12 zobu vainagam ir modulis 1, kas atbilst šī zobrata lielā 49 zobu vainaga modulim.
Izejas zobrata pārbaude
Otrās pakāpes zobrata 17 zobu vainagam ir modulis 1,25, tādēļ sazobē esošajam izejas zobratam jābūt ar tādu pašu moduli.
Katalogos F un S tipa reduktoriem norādīts:
- SIREM detaļas kods: 035301
- TPS-3 preces kods: EL509
- Zobu skaits: 40
- Zobu veids: taisni
- Zobu modulis: 1,25
- Materiāls: tērauds
Dažos katalogos 035301 norādīts galvenokārt 21 un 30 apgr./min reduktoriem. Tādēļ 40 apgr./min versijai pirms pasūtīšanas jāpārbauda vecā izejas zobrata zobu skaits, modulis un pilnais motoreduktora modelis.
Savietojamo modeļu piemēri
- R225F sērijas 40 apgr./min izpildījumi
- R1C225F sērijas 40 apgr./min izpildījumi
- Atbilstoši R245F tipa reduktori
- Šo pašu mehānisko versiju 48 apgr./min izpildījumi pie 60 Hz
- Citi SIREM F tipa reduktori ar 49/17 otrās pakāpes zobratu
Šādi motoreduktori sastopami Alfa Laval, Prominox, Packo, FIC, Mueller, Fabdec, Milkplan, Charriau, Etscheid, Roka, Stratinox, Prodic, Japy un Serap piena dzesēšanas tvertnēs. Tvertnes ražotājs pats par sevi neapstiprina saderību.
40 un 48 apgr./min skaidrojums
Šī mehāniskā reduktora versija var būt norādīta ar diviem ātrumiem:
- 50 Hz: aptuveni 40 apgr./min
- 60 Hz: aptuveni 48 apgr./min
Pārejot no 50 uz 60 Hz, motora un reduktora ātrums palielinās, bet zobratu pārnesuma attiecība nemainās.
Nejaukt ar īpašo 48 apgr./min versiju
Pastāv divas atšķirīgas SIREM F tipa konfigurācijas, kurām var būt norādīti 48 apgr./min:
- 40 apgr./min reduktors pie 50 Hz, kas pie 60 Hz darbojas ar aptuveni 48 apgr./min: 62/12 pirmais zobrats un 49/17 otrais zobrats
- Īpaša 48 apgr./min versija pie 50 Hz: 62/8 pirmais zobrats SIREM 035104 / TPS-3 EL521 un atsevišķs 59 zobu izejas zobrats
Pareizo detaļu nedrīkst izvēlēties tikai pēc norādes “48 apgr./min”. Jāpārbauda elektrotīkla frekvence un visu zobratu zobu kombinācija.
Atšķirība no citiem F tipa zobratiem
- SIREM 035202: 49/10 zobi, moduļi 1 un 1,25, 21 apgr./min
- SIREM 035201: 49/14 zobi, moduļi 1 un 1,5, 30 apgr./min
- SIREM 035203: 49/17 zobi, moduļi 1 un 1,25, 40 apgr./min
- SIREM 035210: tērauda 49/14 zobrats, moduļi 1 un 1,5, 30 apgr./min
Visām versijām lielajā vainagā var būt 49 zobi. Galvenā atšķirība ir mazā zobriteņa zobu skaits un modulis.
Slīdgultņa bukse
Zobrata centrā paredzēta atloka tipa bukse:
- Iekšējais diametrs: Ø6 mm
- Korpusa ārējais diametrs: Ø10 mm
- Atloka ārējais diametrs: Ø16 mm
- Augstums: 6 mm
- SIREM kods: 035401
- TPS-3 kods: EL410
Bukse nav iekļauta zobrata komplektācijā. Mainot zobratu, pārbaudiet arī buksi un asi. Nodilušas bukses dēļ jaunais zobrats var nostāties šķībi un ātri sabojāties nepareizas sazobes dēļ.
Hostaform materiāla īpašības
Hostaform ir tehnisks POM polimērs, kas palīdz nodrošināt:
- Labu nodilumizturību
- Zemu berzi
- Izmēru stabilitāti
- Nelielu mitruma uzsūkšanu
- Noturību pret eļļu un reduktora smērvielām
- Klusāku darbību nekā tērauda zobratiem
- Mazāku transmisijas vibrāciju
Nolietojuma pazīmes
- Nolūzuši vai izdrupuši zobi
- Izteikti nodilis mazais 17 zobu vainags
- Asi vai nevienmērīgi nodiluši zobi
- Plaisas zobrata materiālā
- Ovāla centrālās bukses sēža
- Zobrata sānu kustība uz ass
- Krakšķēšana vai sitieni reduktorā
- Nevienmērīga maisītāja rotācija
- Motors darbojas, bet izejas vārpsta negriežas
- Smērvielā redzamas polimēra skaidas
Saderības pārbaude pirms pasūtīšanas
Pārbaudiet, vai motoreduktors ir SIREM F tips ar 40 apgr./min nominālo ātrumu pie 50 Hz vai aptuveni 48 apgr./min pie 60 Hz. Vecajam zobratam jābūt 49 zobiem lielajā vainagā un tieši 17 zobiem mazajā vainagā.
Salīdziniet moduļus 1 un 1,25, pirmās pakāpes 62/12 zobratu, izejas zobrata parametrus un slīdgultņa buksi. Pārbaudiet arī pilno motoreduktora kodu un elektrotīkla frekvenci.
Svarīgi: šo 49/17 zobratu nedrīkst aizvietot ar ārēji līdzīgu 49/10 vai 49/14 versiju. Mazā zobriteņa zobu skaits un modulis nosaka sazobi un reduktora pārnesuma attiecību.
Kāpēc izvēlēties?
SIREM 035203 zobrats ļauj atjaunot F tipa 40/48 apgr./min reduktora otro pakāpi, saglabājot pareizu 49/17 pārnesuma attiecību un paredzēto maisītāja darbības ātrumu.
