Otrās redukcijas pakāpes zobrats SIREM L un M tipa reduktoriem, 25 apgr./min

Otrās redukcijas pakāpes zobrats SIREM L un M tipa reduktoriem, 25 apgr./min – EL2706

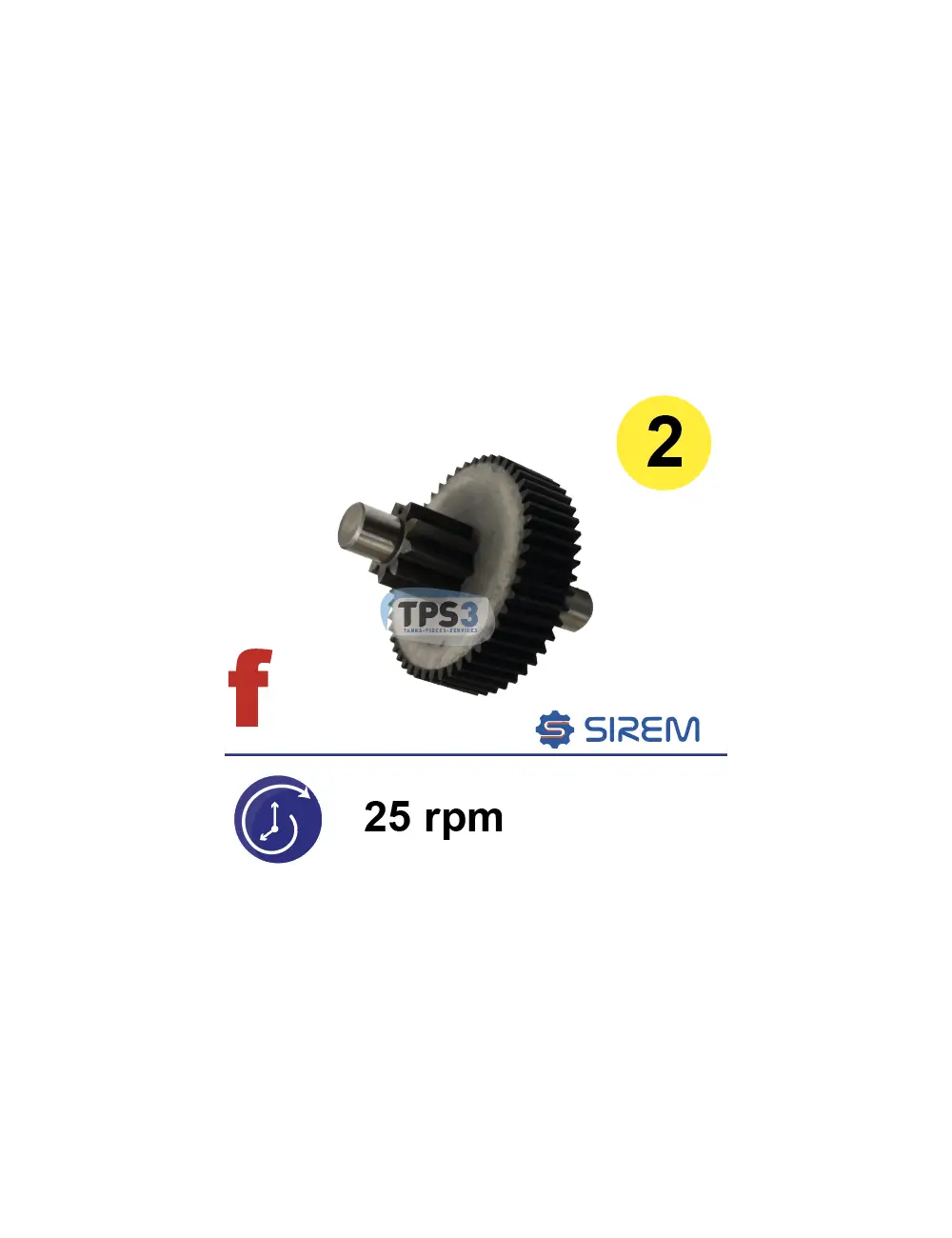

Otrās redukcijas pakāpes saliktais zobrats SIREM L un M tipa motoreduktoriem ar nominālo izejas ātrumu 25 apgr./min pie 50 Hz. Detaļa paredzēta piena dzesēšanas un uzglabāšanas tvertņu maisītāju reduktoru remontam.

EL2706 ir viena detaļa ar diviem zobvainagiem. Lielais zobvainags saņem piedziņu no pirmās redukcijas pakāpes, savukārt mazais zobvainags nodod griezes momentu uz reduktora izejas zobratu. Šādi tiek samazināts elektromotora rotācijas ātrums un palielināts maisītāja darbināšanai nepieciešamais griezes moments.

Priekšrocības

• Paredzēts SIREM L un M tipa reduktoriem
• Atbilst 25 apgr./min mehāniskajai transmisijai
• Vienā detaļā apvienoti divi zobvainagi
• Nodrošina vajadzīgo otrās pakāpes pārnesuma attiecību
• Nodod piedziņu uz EL2709 izejas zobratu
• Palīdz atjaunot pareizu maisītāja ātrumu
• Piemērots piena dzesētāju motoreduktoru remontam
• Atsevišķi pieejama EL409 bronzas slīdgultņa bukse
• Identificējams pēc TPS-3 koda EL2706

Tehniskā informācija

• Ražotājs: SIREM
• Detaļas veids: otrās redukcijas pakāpes saliktais zobrats
• TPS-3 preces kods: EL2706
• Reduktora tips: SIREM L un M
• Nominālais izejas ātrums pie 50 Hz: 25 apgr./min
• Aptuvenais izejas ātrums pie 60 Hz: 30 apgr./min
• Konstrukcija: viena detaļa ar lielo un mazo zobvainagu
• Novietojums: reduktora otrā pārnesuma pakāpe
• Atbilstošais pirmās pakāpes zobrats: EL2705
• Atbilstošais izejas zobrats: EL2709
• Otrās pakāpes slīdgultņa bukse: EL409
• Alternatīvais bukses kods: 1340221
• Bukses izmērs: Ø10 × Ø16 mm, 6/8 mm
• Bukses materiāls: BP25 sinterbronza
• Bukses balsta plāksnes kods: 1340224
• Zobrata materiāls: metāls
• Precīzs metāla sakausējums: publiski nav norādīts
• Zobu skaits: publiski nav droši apstiprināts
• Zobu modulis: publiski nav droši apstiprināts
• Eļļošana: reduktora pastāvīgā eļļošanas sistēma
• Piegādes saturs: viens otrās pakāpes zobrats
• Bukse un balsta plāksne: komplektācija jāpārbauda

Zobrata vieta transmisijā

SIREM L un M tipa 25 apgr./min transmisijā parasti tiek izmantota šāda detaļu kombinācija:

• EL2705 – pirmās redukcijas pakāpes zobrats;
• EL2706 – otrās redukcijas pakāpes zobrats;
• EL2709 – reduktora izejas zobrats;
• EL409 – otrās pakāpes atloka slīdgultņa bukse, ja nepieciešama tās nomaiņa.

EL2709 katalogos norādīts kā kopīgs izejas zobrats vairākām L un M tipa ātruma versijām. Vajadzīgo pārnesuma attiecību galvenokārt veido konkrētajam ātrumam atbilstošais pirmās un otrās pakāpes zobratu pāris.

Zobrata funkcija

EL2706:

• saņem piedziņu no EL2705 pirmās pakāpes zobrata;
• turpina elektromotora apgriezienu samazināšanu;
• palielina uz izejas asi pārnesto griezes momentu;
• nodod piedziņu uz EL2709 izejas zobratu;
• nodrošina 25 apgr./min mehānisko pārnesuma attiecību;
• palīdz uzturēt vienmērīgu piena tvertnes maisītāja darbību.

Lai reduktors darbotos pareizi, visiem savstarpēji sazobē esošajiem zobratiem jābūt paredzētiem vienam transmisijas izpildījumam.

Paredzētā saderība

EL2706 var būt piemērots:

• SIREM L tipa motoreduktoriem ar 25 apgr./min;
• SIREM M tipa motoreduktoriem ar 25 apgr./min;
• SIREM R3245L5B 25 apgr./min versijām;
• atsevišķiem Alfa Laval piena dzesētāju maisītājiem;
• atsevišķiem Prominox un DeLaval maisītāju reduktoriem;
• atsevišķām Etscheid piedziņām;
• citām iekārtām ar identisku SIREM L vai M tipa transmisiju.

Iekārtas ražotāja nosaukums pats par sevi neapstiprina detaļas saderību. Jāsakrīt reduktora mehāniskajam izpildījumam, ātrumam un zobratu izmēriem.

Atšķirības starp ātruma versijām

SIREM L un M tipa reduktoriem tiek izmantoti ārēji līdzīgi, bet mehāniski atšķirīgi zobratu pāri:

• 21 apgr./min: EL2703 un EL2704;
• 25 apgr./min: EL2705 un EL2706;
• 30–32 apgr./min: EL2707 un EL2708.

EL2706 nedrīkst aizstāt ar vizuāli līdzīgu otrās pakāpes zobratu, kas paredzēts citam ātrumam. Nepareiza zobratu kombinācija var mainīt izejas ātrumu, radīt nepareizu zobu sazobi un izraisīt priekšlaicīgu reduktora bojājumu.

25 un 30 apgr./min marķējuma skaidrojums

Uz 50/60 Hz motoreduktora datu plāksnītes var būt norādīts ātrums 25/30 apgr./min:

• aptuveni 25 apgr./min pie 50 Hz;
• aptuveni 30 apgr./min pie 60 Hz.

Tas nenozīmē, ka reduktorā izmantots EL2708 zobrats, kas paredzēts atsevišķai 30–32 apgr./min mehāniskajai transmisijai. Zobratu izvēlē jāņem vērā gan izejas ātrums, gan frekvence, pie kuras tas norādīts.

Spriegums un zobrata izvēle

Elektromotora spriegums pats par sevi nenosaka EL2706 saderību. Vienāda mehāniskā transmisija var būt savienota ar:

• 230 V vienfāzes motoru;
• 230/400 V trīsfāžu motoru;
• citu elektrisko izpildījumu ar identisku reduktora mehānismu.

Svarīgākie saderības kritēriji ir reduktora tips, mehāniskais ātrums, zobu skaits, centrālā bukse un blakus esošo zobratu izpildījums.

Slīdgultņa bukse EL409

Ar EL2706 saistītās atloka bukses apzīmējums ir 10 × 16–6–8 BP25:

• iekšējais diametrs: Ø10 mm;
• cilindriskās daļas ārējais diametrs: Ø16 mm;
• cilindriskās daļas garums: aptuveni 6 mm;
• kopējais augstums ar atloku: aptuveni 8 mm;
• konstrukcija: atloka tipa slīdgultņa bukse;
• materiāls: eļļā piesūcināta BP25 sinterbronza.

Atloka ārējais diametrs publiski pieejamajā informācijā nav norādīts, tādēļ tas jāsalīdzina ar veco buksi. Jāpārbauda arī, vai bukse un 1340224 balsta plāksne ir iekļautas zobrata komplektācijā.

Nolietojuma pazīmes

EL2706 nomaiņa var būt nepieciešama, ja konstatēts:

• izteikts zobu nodilums;
• noapaļotas zobu darba malas;
• nolūzuši vai izdrupuši zobi;
• bedrītes vai plaisas zobu darba virsmās;
• pastiprināts reduktora troksnis;
• metāliska grabēšana;
• piedziņas periodiska pārlekšana vai ķeršanās;
• nevienmērīga izejas ass rotācija;
• motors darbojas, bet izejas ass negriežas;
• pārmērīga zobrata radiālā brīvkustība;
• izdilusi centrālā bronzas bukse;
• metāla skaidas reduktora smērvielā.

Ja bukse ir izdilusi, zobrats var sasvērties un sazobē darboties tikai ar daļu no zoba platuma. Šādā gadījumā jāpārbauda un nepieciešamības gadījumā jānomaina arī bukse, ass un balsta plāksne.

Ko pārbaudīt remonta laikā

Mainot EL2706 zobratu, ieteicams pārbaudīt:

• EL2705 pirmās pakāpes zobrata zobus;
• EL2709 izejas zobrata zobus;
• EL409 slīdgultņa buksi;
• bukses balsta plāksni;
• zobrata fiksētās ass darba virsmu;
• zobrata centrālo urbumu;
• radiālo un aksiālo brīvkustību;
• zobratu savstarpējo sazobi;
• reduktora smērvielas stāvokli;
• metāla vai bronzas nodiluma daļiņu klātbūtni.

Pēc salikšanas visam reduktora mehānismam jāgriežas vienmērīgi un bez ķeršanās.

Saderības pārbaude pirms pasūtīšanas

Pirms detaļas iegādes pārbaudiet:

• pilno SIREM motoreduktora modeli;
• reduktora tipu – L vai M;
• vai 25 apgr./min norādīti pie 50 Hz;
• abu zobvainagu zobu skaitu;
• lielā un mazā zobvainaga ārējo diametru;
• zobrata kopējo augstumu;
• abu zobvainagu platumu;
• centrālā urbuma diametru;
• bronzas bukses izmērus;
• pirmās pakāpes zobrata kodu vai zobu skaitu;
• EL2709 izejas zobrata izmērus un stāvokli;
• vai bukse un balsta plāksne jāpasūta atsevišķi.

Svarīgi

EL2706 precīzs zobu skaits un moduļi publiski pieejamajos katalogos nav droši norādīti. Visdrošākā identifikācija ir pēc pilnā reduktora modeļa, EL2706 koda, 25 apgr./min mehāniskās versijas un vecā zobrata faktiskajiem izmēriem.

Šo detaļu nedrīkst sajaukt ar EL2704 21 apgr./min vai EL2708 30–32 apgr./min zobratiem. Ārējā līdzība neapstiprina vienādu pārnesuma attiecību.

Kāpēc izvēlēties?

Izvēlieties EL2706, ja nepieciešams atjaunot SIREM L vai M tipa 25 apgr./min reduktora otro pārnesuma pakāpi. Pareizi izvēlēts zobrats palīdz atjaunot paredzēto griezes momenta pārvadi, maisītāja ātrumu un vienmērīgu piena dzesēšanas tvertnes darbību.
