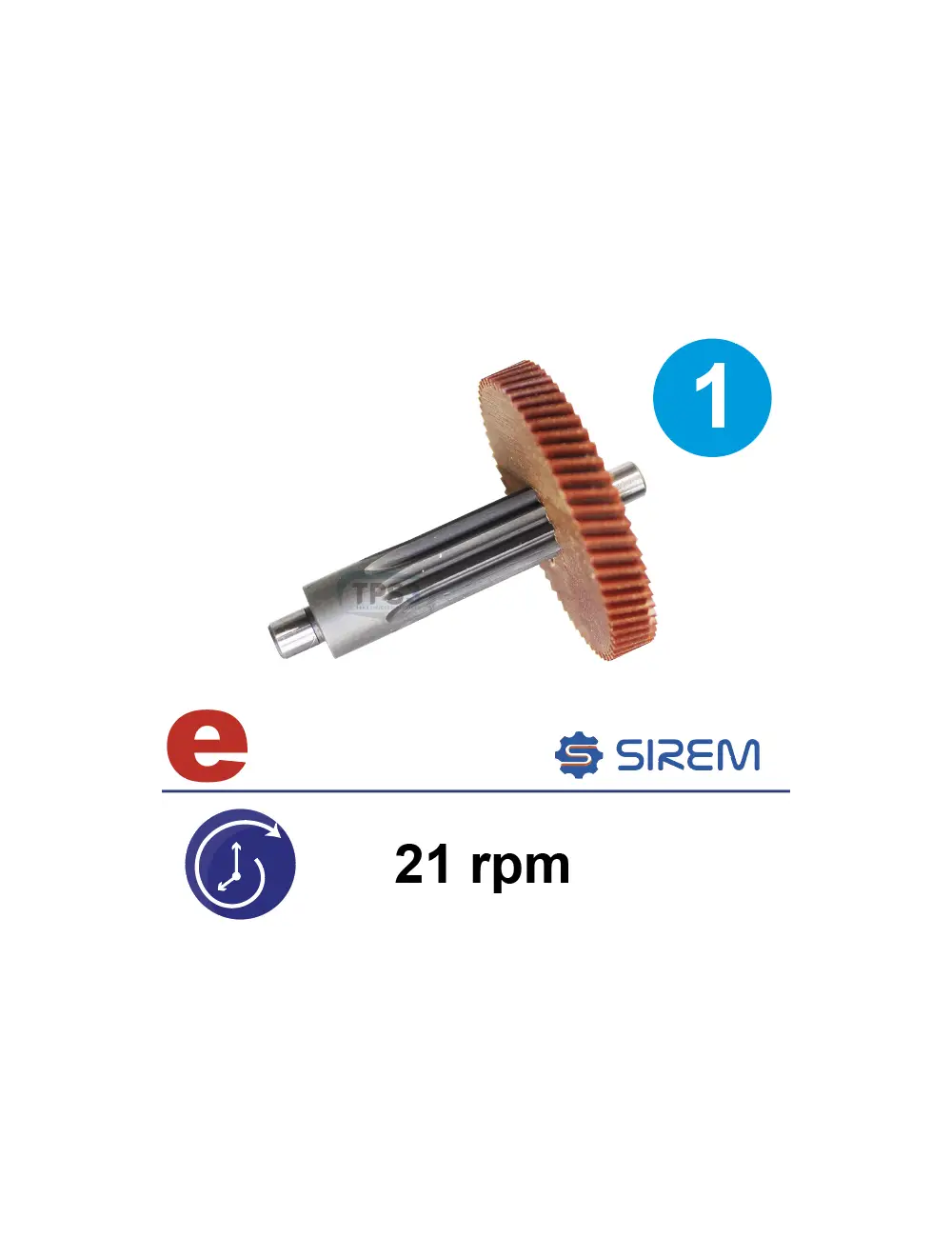

Pirmās pakāpes zobrats SIREM D un H tipa reduktoriem, 62/9 zobi, 10,5/21 apgr./min

Pirmās pakāpes zobrats SIREM D un H tipa reduktoriem – 62/9 zobi, 10,5/21 apgr./min

Pirmās redukcijas pakāpes zobrats SIREM D un H tipa maisītāju motoreduktoru remontam. Tas paredzēts atbilstoša izpildījuma reduktoriem ar 10,5 vai 21 apgr./min izejas ātrumu un pārnes griezes momentu no elektromotora uz nākamajām reduktora pakāpēm.

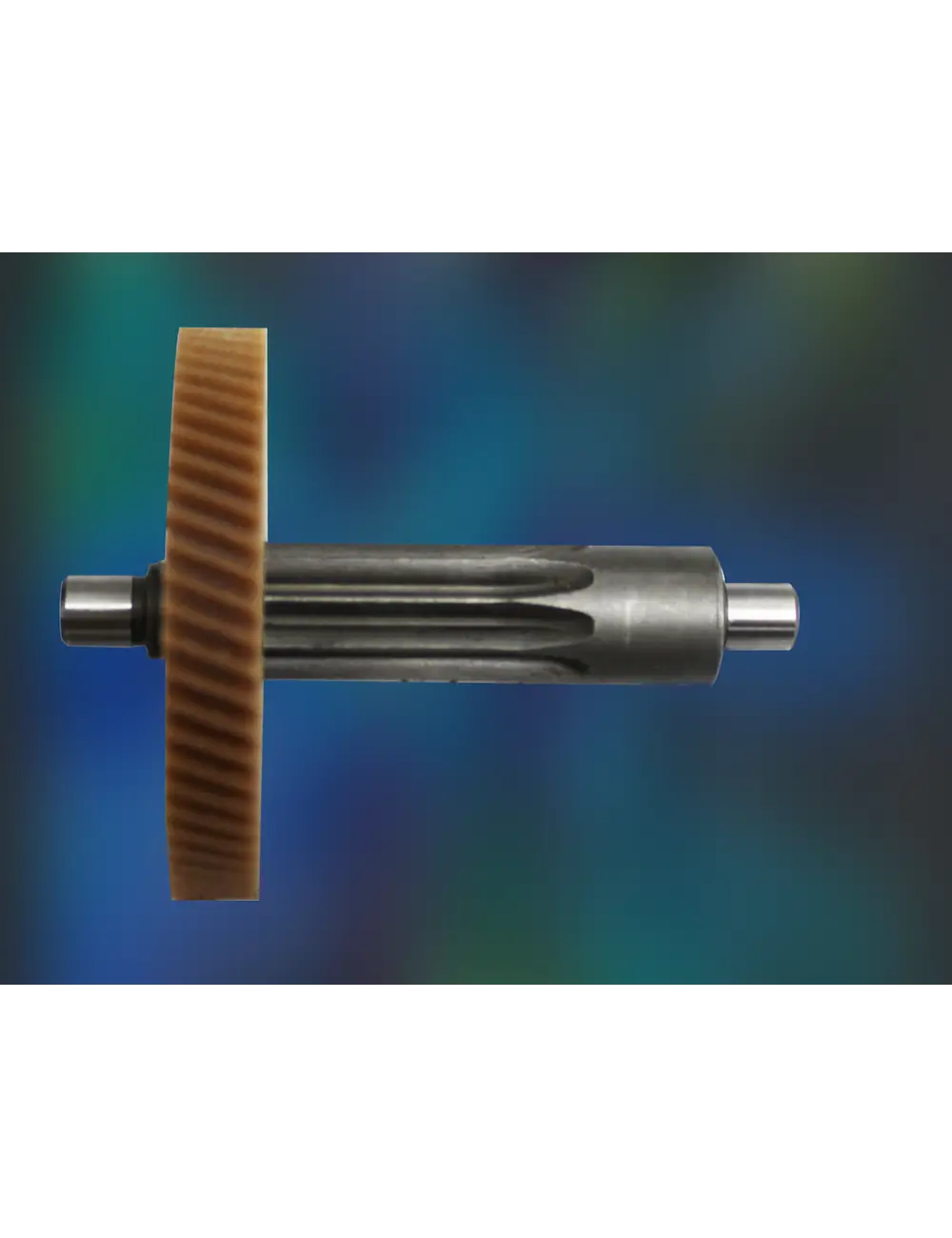

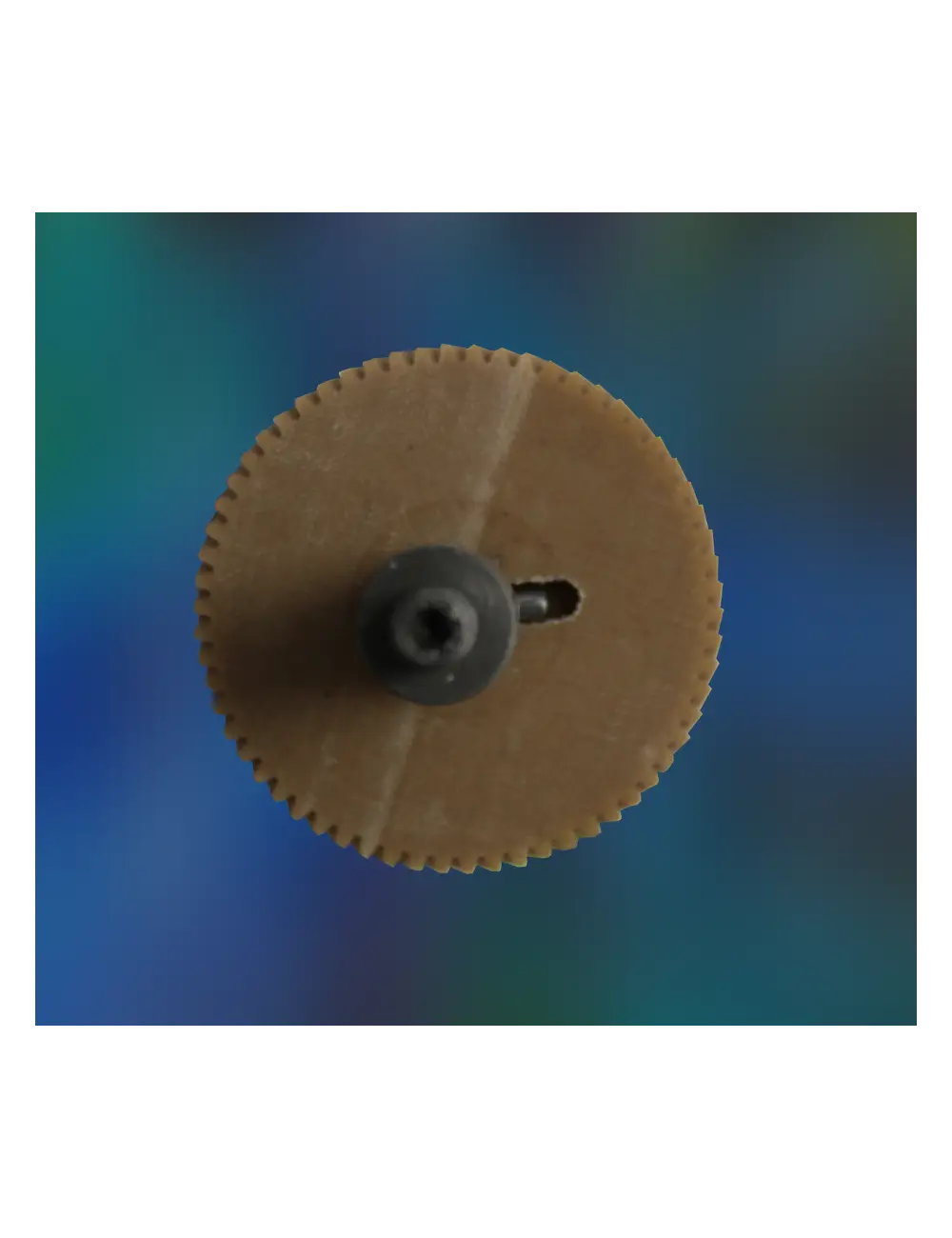

Detaļai ir divi zobvainagi: lielais zobvainags ar 62 slīpiem zobiem un mazais zobrats ar 9 taisniem zobiem. Zobu kombinācija tiek apzīmēta kā 62/9. Apstiprināta saderība ar SIREM R1C225D2BC motoreduktoru 21 apgr./min izpildījumā.

Priekšrocības

• Precīza 62/9 zobu kombinācija
• Paredzēts SIREM D un H tipa reduktoriem
• Izmantojams atbilstošās 10,5 un 21 apgr./min versijās
• Apstiprināta saderība ar R1C225D2BC 21 apgr./min izpildījumu
• Zināmi SIREM un GEA rezerves daļu kodi
• Ļauj nomainīt bojāto zobratu, nemainot visu motoreduktoru
• Celeron tipa kompozītmateriāls palīdz nodrošināt vienmērīgu un klusu sazobi

Tehniskie parametri

• Detaļas veids: pirmās redukcijas pakāpes zobrats
• Reduktoru tipi: SIREM D un H
• Reduktoru sērijas: atbilstoša izpildījuma D2 un H2
• Paredzētais izejas ātrums: 10,5 vai 21 apgr./min
• Zobu kombinācija: 62/9
• Lielais zobvainags: 62 slīpi zobi
• Lielā zobvainaga modulis: 0,7
• Mazais zobrats: 9 taisni zobi
• Mazā zobrata modulis: 1
• Materiāls: Celeron tipa kompozītmateriāls
• SIREM detaļas kods: 035110
• Oriģinālās detaļas apzīmējums: 035110-ORI
• GEA rezerves daļas kods: 3300-0520-574
• Apstiprināts motoreduktora modelis: R1C225D2BC
• Apstiprinātais ātrums: 21 apgr./min
• Slīdgultņu bukses: nav iekļautas, pasūtāmas atsevišķi

Pielietojums

Zobrats paredzēts piena dzesēšanas un uzglabāšanas tvertņu, kā arī citu lēnas darbības maisītāju motoreduktoru remontam. Nomaiņa var būt nepieciešama, ja konstatēti:

• Nolūzuši vai nodiluši zobi
• Pastiprināts reduktora troksnis
• Nevienmērīga maisītāja darbība
• Reduktora iesprūšana vai izslīdēšana
• Palielināta zobrata brīvkustība
• Nestabils maisītāja rotācijas ātrums
• Zobrata vai tā slīdgultņu bukšu nodilums

Saderības pārbaude pirms pasūtīšanas

Pārbaudiet reduktora pilno modeļa apzīmējumu, D vai H tipu un izejas ātrumu. Vecā zobrata kombinācijai jābūt 62/9, bet zobu moduļiem jāatbilst norādītajiem izmēriem. Salīdziniet arī SIREM kodu 035110 vai GEA kodu 3300-0520-574.

Zobrats tiek piegādāts bez slīdgultņu buksēm. Pirms montāžas pārbaudiet esošo bukšu izmērus, brīvkustību un tehnisko stāvokli. Nolietotas vai bojātas bukses jānomaina atsevišķi.

Svarīgi: ārēji līdzīgiem SIREM pirmās pakāpes zobratiem var atšķirties zobu skaits, modulis un paredzētais reduktora ātrums. Šis 62/9 zobrats nav piemērots visiem D un H tipa motoreduktoriem. Detaļu drīkst izmantot tikai tad, ja sakrīt reduktora izpildījums un visi zobrata parametri.

Kāpēc izvēlēties?

SIREM 035110 zobrats ļauj atjaunot atbilstoša D vai H tipa reduktora darbību, nomainot nolietoto pirmās pakāpes zobratu un saglabājot pārējo motoreduktora mezglu.
