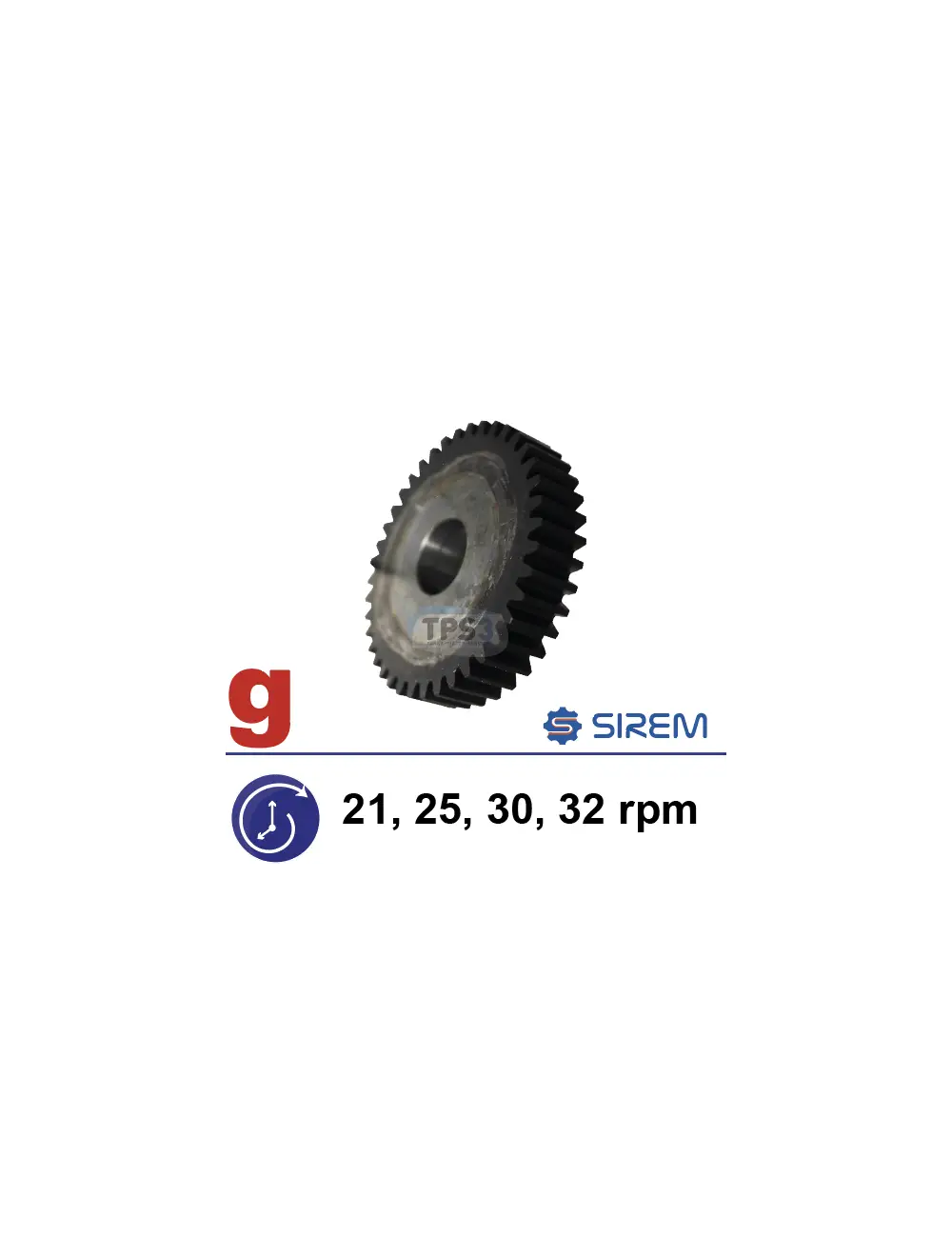

Izejas zobrats SIREM L un M tipa reduktoriem, 21/25/30/32 apgr./min

Izejas zobrats SIREM L un M tipa reduktoriem, 21/25/30/32 apgr./min – EL2709

Reduktora pēdējās pakāpes izejas zobrats SIREM L un M tipa motoreduktoriem. Tas saņem piedziņu no otrās redukcijas pakāpes zobrata un nodod griezes momentu uz reduktora izejas asi, pie kuras tiek pievienota maisītāja lāpstiņa, sakabe vai cits iekārtai paredzētais piedziņas elements.

Atšķirībā no pirmās un otrās pakāpes zobratiem EL2709 tiek izmantots vairākās mehāniskā ātruma versijās: 21, 25, 30 un 32 apgr./min. Atšķirīgo gala ātrumu nosaka attiecīgā pirmās un otrās pakāpes zobratu kombinācija, bet izejas zobrats var palikt nemainīgs.

Priekšrocības

• Paredzēts SIREM L un M tipa reduktoriem
• Piemērots 21, 25, 30 un 32 apgr./min versijām
• Kopīgs vairākiem L un M transmisijas izpildījumiem
• Saņem piedziņu no reduktora otrās pakāpes
• Nodod griezes momentu uz izejas asi
• Piemērots piena dzesētāju maisītāju reduktoru remontam
• Ļauj remontēt reduktoru, nemainot visu motoreduktoru
• Izmantojams dažādu elektrisko izpildījumu reduktoros
• Identificējams pēc TPS-3 koda EL2709

Tehniskā informācija

• Ražotājs: SIREM
• Detaļas veids: reduktora izejas zobrats
• TPS-3 preces kods: EL2709
• Reduktora tips: SIREM L un M
• Piemērotie nominālie ātrumi: 21, 25, 30 un 32 apgr./min
• Novietojums: reduktora pēdējā pārnesuma pakāpe
• Funkcija: piedziņas nodošana uz izejas asi
• Piedziņu saņem no: otrās redukcijas pakāpes zobrata
• Materiāls: metāls
• Precīzs metāla sakausējums: publiski nav norādīts
• Zobu skaits: publiski nav droši apstiprināts
• Zobu modulis: publiski nav droši apstiprināts
• Ārējais diametrs: publiski nav norādīts
• Centrālā savienojuma izmērs: publiski nav norādīts
• Izejas ass: parasti pārbaudāma vai pasūtāma atsevišķi
• Etscheid speciālais zobrata un ass mezgls: EL2710
• Piegādes saturs: viens izejas zobrats, ja nav norādīts citādi

Zobrata vieta reduktorā

SIREM L un M tipa reduktora piedziņa darbojas vairākās secīgās pakāpēs:

1. Elektromotora rotors piedzen pirmās pakāpes zobratu.
2. Pirmās pakāpes zobrats griež otrās pakāpes zobratu.
3. Otrās pakāpes mazais zobvainags piedzen EL2709.
4. EL2709 nodod griezes momentu uz reduktora izejas asi.
5. Izejas ass darbina maisītāja lāpstiņu vai citu piedziņas elementu.

Izejas zobrats veido transmisijas gala pakāpi un uzņem ievērojamu griezes momentu. Tāpēc tā zobu, centrālā savienojuma un izejas ass stāvoklis ir būtisks reduktora drošai darbībai.

Saderība ar transmisijas zobratiem

Atbilstošās SIREM L un M tipa zobratu kombinācijas:

• 21 apgr./min: EL2703, EL2704 un EL2709;
• 25 apgr./min: EL2705, EL2706 un EL2709;
• 30–32 apgr./min: EL2707, EL2708 un EL2709.

EL2709 ir kopīgs visām šīm versijām, taču pirmās un otrās pakāpes zobratus savstarpēji mainīt nedrīkst. Tie nosaka kopējo pārnesuma attiecību un gala rotācijas ātrumu.

Paredzētā saderība

EL2709 paredzēts:

• SIREM L tipa motoreduktoriem;
• SIREM M tipa motoreduktoriem;
• 21 apgr./min transmisijām;
• 25 apgr./min transmisijām;
• 30 apgr./min transmisijām;
• 32 apgr./min transmisijām;
• piena dzesēšanas un uzglabāšanas tvertņu maisītājiem;
• citām iekārtām ar atbilstošu SIREM L vai M reduktoru.

Iespējamie motoreduktoru piemēri:

• SIREM R1C245L5B, atkarībā no izpildījuma 21, 25 vai 32 apgr./min;
• SIREM R3245L5B, 25 apgr./min;
• SIREM R1C225M6BC, 21–25 apgr./min;
• SIREM R245M6B, atkarībā no izpildījuma 21 vai 30 apgr./min;
• SIREM R1C245M6B, 30 apgr./min;
• SIREM R1C225M2BC, 30–36 apgr./min;
• SIREM R1C245M2B, 32 apgr./min.

Šādi reduktori sastopami Alfa Laval, Prominox, DeLaval, Serap, Mueller, Etscheid un citu ražotāju piena dzesēšanas vai maisīšanas iekārtās.

Norādītie modeļi ir iespējamie pielietojuma piemēri. Saderība jāapstiprina pēc pilnā reduktora modeļa, transmisijas konstrukcijas un vecā zobrata izmēriem.

Kāpēc viens zobrats der vairākiem ātrumiem?

EL2709 ir transmisijas gala zobrats. Reduktora izejas ātruma atšķirības galvenokārt veido pirmās un otrās pakāpes zobratu pāri:

• EL2703 un EL2704 veido 21 apgr./min pārnesumu;
• EL2705 un EL2706 veido 25 apgr./min pārnesumu;
• EL2707 un EL2708 veido 30–32 apgr./min pārnesumu.

Tāpēc viens EL2709 izejas zobrats var tikt izmantots ar vairākām iepriekšējo pakāpju kombinācijām.

Izejas zobrats un izejas ass nav viena detaļa

EL2709 ir izejas zobrats, nevis pilns reduktora izejas mezgls. Atkarībā no konkrētā izpildījuma zobrats var būt:

• uzspiests uz atsevišķas ass;
• nostiprināts ar tapu;
• savienots ar rievsavienojumu;
• fiksēts ar citu reduktoram paredzētu elementu.

Ārējās izejas ass izpildījums var atšķirties pēc:

• diametra;
• kopējā un ārējās daļas garuma;
• šķērsurbuma diametra;
• stiprinājuma urbumu skaita;
• ārējās vītnes;
• savienojuma ar maisītāja lāpstiņu;
• konkrētā piena dzesētāja ražotāja konstrukcijas.

Vienāda iekšējā transmisija nenozīmē, ka visiem reduktoriem ir vienāda ārējā izejas ass.

Svarīgi par Etscheid izpildījumu

Atsevišķiem Etscheid paredzētajiem SIREM M tipa reduktoriem tiek izmantots īpašs mezgls EL2710. Tas sastāv no izejas zobrata un tam pievienotas 1069-2 tipa ass:

• ass diametrs: Ø14 mm;
• ārējās daļas garums: 45 mm;
• savienojums: M14 ārējā vītne;
• vītņotās daļas garums: aptuveni 35 mm.

Etscheid reduktoram EL2709 nevajadzētu pasūtīt automātiski, pirms nav pārbaudīts, vai nepieciešams tikai zobrats vai pilns EL2710 zobrata un ass mezgls.

Zobu skaits un izmēri

EL2709 precīzs zobu skaits, modulis un galvenie izmēri publiski pieejamajā informācijā nav droši norādīti. Šos parametrus nedrīkst pieņemt pēc citiem vizuāli līdzīgiem SIREM zobratiem.

Pirms pasūtīšanas ieteicams pārbaudīt:

• kopējo zobu skaitu;
• zobrata ārējo diametru;
• zobu platumu;
• zobrata kopējo biezumu;
• centrālā urbuma diametru;
• centrālā savienojuma formu;
• tapas, rievas vai cita fiksatora izmērus;
• ass diametru;
• savienojuma un aksiālās fiksācijas veidu.

Drošākai salīdzināšanai veco zobratu ieteicams fotografēt no abām pusēm kopā ar lineālu vai bīdmēru.

Spriegums neietekmē zobrata izvēli

EL2709 mehānisko saderību nenosaka motora barošanas spriegums. Zobrats var būt izmantots reduktoros ar:

• vienfāzes 230 V motoru;
• trīsfāžu 230/400 V motoru;
• 400 V motoru;
• kondensatora motoru;
• dažādiem termiskās aizsardzības izpildījumiem.

Galvenie saderības kritēriji ir L vai M tips, transmisijas konstrukcija, otrās pakāpes zobrata sazobe, izejas ass savienojums un EL2709 faktiskie izmēri.

Frekvences ietekme uz ātrumu

Uz 50/60 Hz motoreduktora datu plāksnītes var būt norādīti divi ātrumi:

• 21/25 apgr./min;
• 25/30 apgr./min;
• 30/36 apgr./min;
• 32/38 apgr./min.

Pirmais skaitlis parasti attiecas uz 50 Hz, bet otrais – uz 60 Hz darbību. EL2709 izvēlē svarīgākais ir reduktora mehāniskais tips un iekšējās transmisijas konstrukcija.

Nolietojuma pazīmes

EL2709 nomaiņa var būt nepieciešama, ja konstatēts:

• nolūzis viens vai vairāki zobi;
• izteikts zobu sānu virsmu nodilums;
• zobi kļuvuši plāni, asi vai deformēti;
• uz zobu virsmām redzamas plaisas vai izdrupumi;
• bojāts centrālais savienojums;
• zobrats griežas uz ass, bet nepārvada piedziņu;
• pārmērīga brīvkustība starp zobratu un asi;
• reduktors darbojas ar metālisku klaudzoņu;
• motors darbojas, bet maisītāja ass negriežas;
• maisītāja lāpstiņa periodiski apstājas vai pārlec;
• smērvielā konstatētas metāla skaidas.

Ko pārbaudīt remonta laikā

Mainot EL2709 izejas zobratu, jāpārbauda:

• otrās pakāpes zobrata mazais zobvainags;
• izejas ass darba virsma;
• zobrata un ass savienojums;
• stiprinājuma tapa, rieva vai cits fiksators;
• izejas ass gultņi vai bukses;
• ass aksiālā un radiālā brīvkustība;
• reduktora korpusa gultņu vietas;
• blīvslēgi un blīves;
• smērvielas daudzums un stāvoklis;
• vai korpusā nav palikušas nolūzušo zobu daļas.

Ja bojāts gan EL2709, gan otrās pakāpes zobrats, abas detaļas ieteicams mainīt vienlaikus. Jauns zobrats, darbojoties pret stipri nodilušu pretzobratu, var ātri sabojāties.

Saderības pārbaude pirms pasūtīšanas

Pirms detaļas iegādes pārbaudiet:

• pilno SIREM reduktora modeļa kodu;
• reduktora tipu – L vai M;
• nominālo ātrumu pie 50 Hz;
• vecā izejas zobrata zobu skaitu;
• zobrata ārējo diametru;
• zobu platumu un kopējo biezumu;
• centrālā urbuma diametru un formu;
• savienojuma veidu ar izejas asi;
• izejas ass diametru un garumu;
• otrās pakāpes zobrata kodu vai izmērus;
• vai reduktors ir īpašais Etscheid izpildījums;
• vai nepieciešams tikai EL2709 zobrats vai pilns EL2710 mezgls.

Svarīgi

EL2709 kods un tā saderība ar SIREM L un M tipa 21, 25, 30 un 32 apgr./min reduktoriem ir zināma, taču precīzs zobu skaits, modulis un centrālā savienojuma izmēri publiski nav norādīti.

Tāpēc detaļu nedrīkst izvēlēties tikai pēc reduktora ātruma vai ārējā izskata. Jāsalīdzina pilnais reduktora modelis, zobrata izmēri, zobu skaits un savienojums ar izejas asi.

Kāpēc izvēlēties?

Izvēlieties EL2709, ja nepieciešams nomainīt SIREM L vai M tipa reduktora gala pārnesuma zobratu. Tas nodrošina griezes momenta nodošanu no otrās redukcijas pakāpes uz izejas asi un ļauj atjaunot piena tvertnes maisītāja darbību, nemainot visu motoreduktoru.
