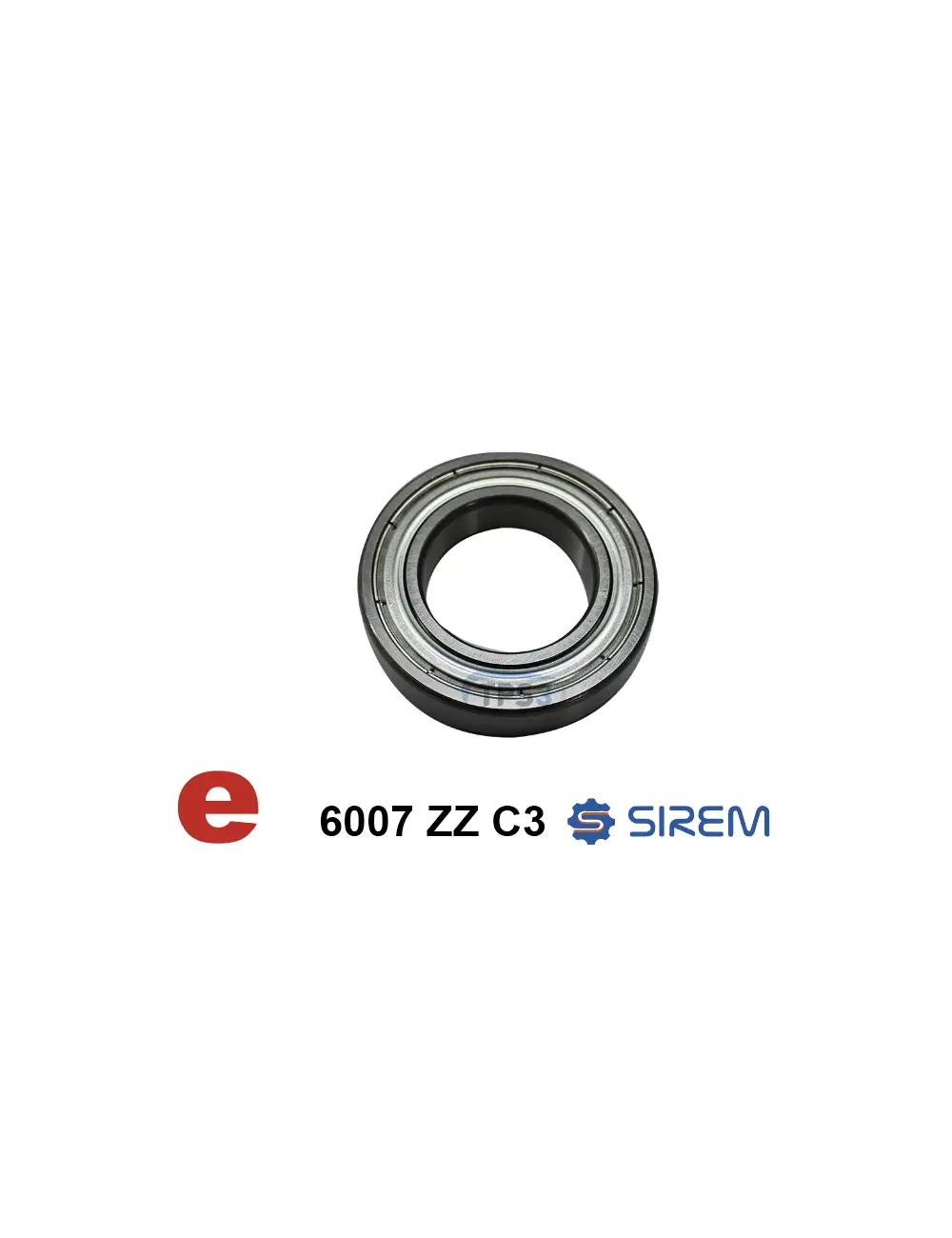

Dziļrievas lodīšu gultnis 6007 ZZ C3 SIREM N tipa reduktoriem, 35 × 62 × 14 mm

Dziļrievas lodīšu gultnis 6007 ZZ C3 SIREM N tipa reduktoriem, 35 × 62 × 14 mm – EL476

Vienrindas dziļrievas lodīšu gultnis SIREM N un NP tipa maisītāju motoreduktoru izejas ass balstīšanai. Gultņa standarta apzīmējums ir 6007 ZZ C3 jeb 6007-2Z/C3, bet TPS-3 preces kods – EL476.

Gultnis balsta rotējošo izejas asi, uzņem galvenokārt radiālo slodzi un palīdz saglabāt ass centrējumu attiecībā pret izejas zobratu, atloku un mazgāšanas kameras blīvējumiem.

Priekšrocības

• Standarta izmērs 35 × 62 × 14 mm
• Paredzēts SIREM N un NP tipa reduktoriem
• Divi metāla aizsargvāciņi
• C3 palielināta iekšējā radiālā sprauga
• Rūpnīcā ieeļļots izpildījums
• Piemērots izejas ass radiālās slodzes uzņemšanai
• Palīdz saglabāt pareizu zobratu sazobi
• Samazina ass radiālo kustību
• Nodrošina vienmērīgu maisītāja darbību
• Identificējams pēc kodiem EL476 un 6007 ZZ C3

Tehniskie parametri

• Gultņa tips: vienrindas dziļrievas lodīšu gultnis
• Standarta apzīmējums: 6007 ZZ C3
• Alternatīvais apzīmējums: 6007-2Z/C3
• TPS-3 preces kods: EL476
• Iekšējais diametrs: 35 mm
• Ārējais diametrs: 62 mm
• Platums: 14 mm
• Aizsardzība: metāla aizsargvāciņi abās pusēs
• Iekšējā radiālā sprauga: C3
• Rindu skaits: viena
• Konstrukcija: dziļrievas
• Gredzenu materiāls: gultņu tērauds
• Separatora materiāls: parasti lokšņu tērauds
• Eļļošana: rūpnīcā iepildīta smērviela
• Tipiskais svars: aptuveni 0,15–0,16 kg
• Piegādes saturs: viens gultnis

Konkrētā piegādātā gultņa zīmols var atšķirties, tādēļ nestspējas, ātruma un smērvielas parametri jāpārbauda pēc faktiskā ražotāja tehniskās informācijas.

Marķējuma skaidrojums

6007

• 6 – dziļrievas lodīšu gultņu sērija;
• 00 – vieglā izmēru sērija;
• 07 – 35 mm iekšējais diametrs.

Gultņu kodiem no 04 uz augšu urbuma kodu parasti reizina ar pieci. Tādējādi 07 × 5 atbilst 35 mm iekšējam diametram.

ZZ jeb 2Z

Apzīmējums ZZ vai 2Z nozīmē, ka gultnim abās pusēs uzstādīti metāla aizsargvāciņi. Tie:

• palīdz aizturēt rūpnīcā iepildīto smērvielu;
• samazina putekļu un cietu daļiņu iekļūšanu;
• rada mazāku berzi nekā gumijas kontaktblīvējumi;
• nav paredzēti pilnīgai aizsardzībai pret ūdeni zem spiediena.

C3

C3 norāda uz lielāku iekšējo radiālo spraugu nekā standarta CN izpildījumam. Tā palīdz kompensēt:

• ciešu iekšējā gredzena montāžu uz ass;
• ciešu ārējā gredzena montāžu korpusā;
• gultņa temperatūras paaugstināšanos;
• detaļu termisko izplešanos;
• darba apstākļus, kuros standarta sprauga pēc montāžas kļūtu pārāk maza.

C3 nenozīmē, ka jaunam gultnim jābūt izteikti vaļīgam. Tā ir precīzi noteikta palielināta iekšējā darba sprauga.

Svarīgi par mitruma aizsardzību

6007 ZZ C3 nav pilnībā ūdensdrošs gultnis. Metāla vāciņi nav hermētiskas gumijas kontaktblīves, un starp vāciņu un iekšējo gredzenu saglabājas neliela sprauga.

Gultnis:

• ir aizsargāts pret lielākiem netīrumiem;
• palīdz saglabāt iekšējo smērvielu;
• nav paredzēts tiešai ūdens strūklai;
• nav paredzēts ilgstošai iegremdēšanai;
• nav droši aizsargāts pret mazgāšanas šķidrumu zem spiediena.

SIREM mezglā galveno aizsardzību pret ūdeni nodrošina EL440 un EL441 blīvmanšetes, kā arī mazgāšanas kameras blīvējumi.

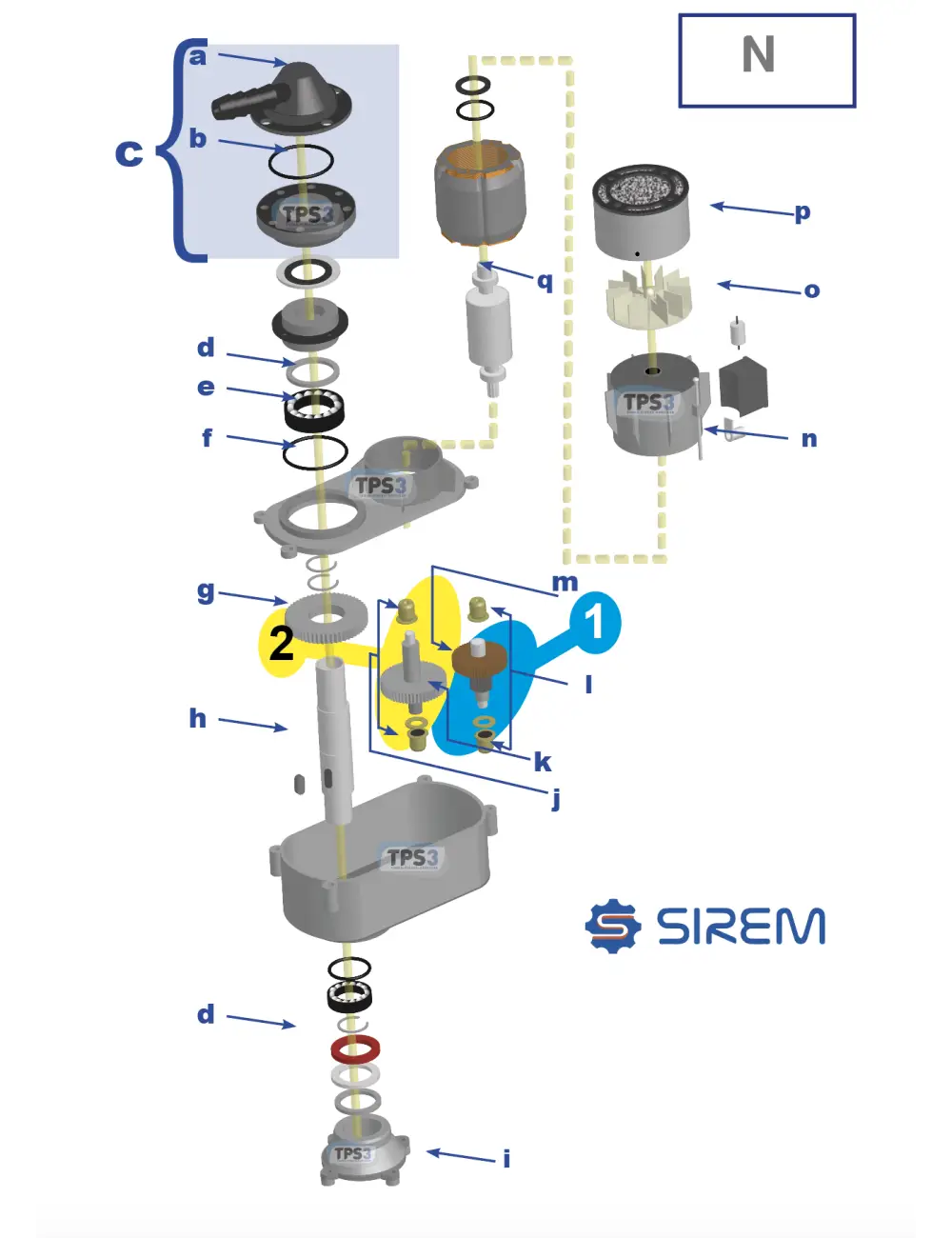

Gultņa funkcija reduktorā

EL476 gultnis:

• balsta reduktora izejas asi;
• uztur asi centrētu attiecībā pret korpusu;
• uzņem maisītāja radīto radiālo slodzi;
• palīdz saglabāt pareizu izejas zobrata sazobi;
• ierobežo ass radiālo kustību;
• ļauj blīvmanšetēm darboties uz centrētas ass;
• samazina berzi starp rotējošo asi un korpusu;
• nodrošina vienmērīgu maisītāja lāpstiņas rotāciju.

N sērijas reduktoros gultnis var saņemt papildu slodzi no garās maisītāja ass, lāpstiņas masas, šķidruma pretestības un vibrācijas.

Paredzētā saderība

EL476 var būt piemērots:

• SIREM N5 reduktoriem;
• SIREM NP5 un NP5B reduktoriem;
• SIREM N7 reduktoriem;
• SIREM NP7 reduktoriem;
• SIREM N2BR reduktoriem;
• NS, NSB un NSBR modifikācijām, ja izmantots 6007 ZZ C3 gultnis;
• citām N sērijas konstrukcijām ar Ø35 mm ass vietu un Ø62 mm korpusa ligzdu.

Iespējamie modeļi:

• R1C245N5B;
• R1C245NP5B;
• R3245NP5B;
• R1C245N7B;
• R3245N7B;
• R1C245NP7B;
• R3245NP7B;
• R1C245N2BR;
• R1C245NSB;
• R1C245NSBR.

Saderība jāapstiprina pēc vecā gultņa pilnā marķējuma un faktiskajiem montāžas izmēriem.

Pielietojums piena dzesētājos

Atbilstoši SIREM N tipa motoreduktori sastopami:

• Alfa Laval piena dzesētājos;
• Prominox tvertnēs;
• DeLaval slēgtajās tvertnēs;
• Packo piena dzesētājos;
• Serap tvertnēs;
• Japy piena dzesēšanas tvertnēs;
• Fabdec un Røka iekārtās.

Tvertnes zīmols viens pats neapstiprina saderību. Jāpārbauda SIREM reduktora modelis un marķējums 6007 ZZ C3.

Saistītās detaļas

• EL476 – 6007 ZZ C3 izejas ass gultnis

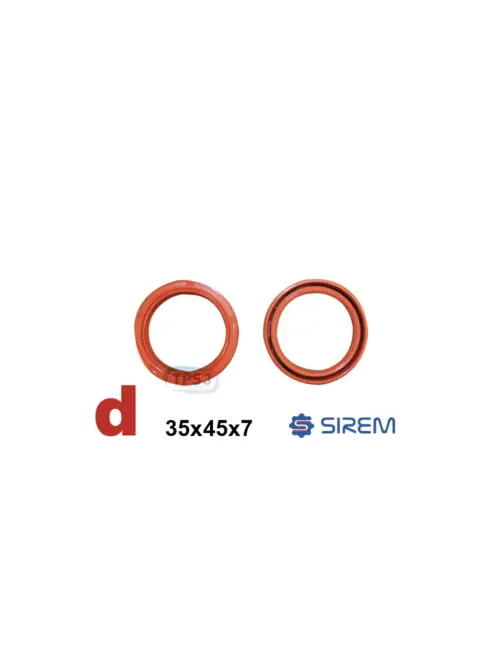

• EL440 – 35 × 45 × 7 mm blīvmanšete atbalsta vai Packo atlokam
• EL441 – 33 × 45 × 6,5/8 mm mazgāšanas kameras blīvmanšete
• EL453 – mazgāšanas ūdens sadales mezgls

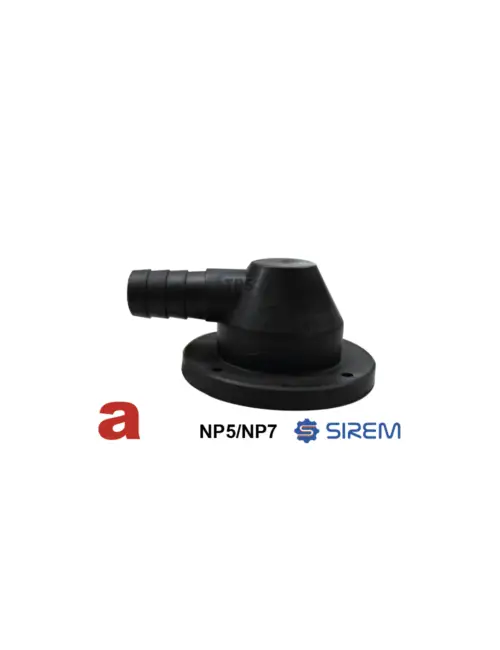

• LV620 – mazgāšanas mezgla vāks

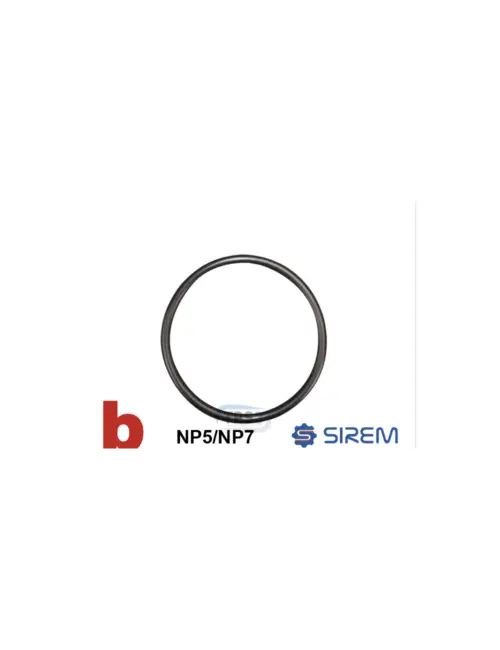

• EL463 – mazgāšanas kameras O-gredzens
• EL462 – papildu kameras blīve
• EL457 – NP5B dobā izejas ass
• EL488 – izejas ass un zobrata mezgls
• EL454 – apakšējais atloks

Mainot gultni, ieteicams pārbaudīt visas ass balsta un blīvēšanas detaļas.

Atšķirība starp 6007 ZZ C3 un 6007 2RS C3

6007 ZZ C3:

• divi metāla aizsargvāciņi;
• mazāka berze;
• parasti lielāks pieļaujamais ātrums;
• laba aizsardzība pret putekļiem;
• ierobežota aizsardzība pret mitrumu;
• SIREM EL476 norādītais izpildījums.

6007 2RS C3:

• divas gumijas kontaktblīves;
• lielāka berze;
• parasti zemāks pieļaujamais ātrums;
• labāka aizsardzība pret putekļiem un mitrumu;
• nav tiešais EL476 izpildījums.

Lai gan abu gultņu pamatizmēri ir vienādi, 2RS versiju nevajadzētu automātiski izmantot ZZ vietā. Visdrošāk ir saglabāt ražotāja norādīto 6007 ZZ C3 izpildījumu.

Nestspējas informācija

Kā references vērtības SKF 6007-2Z gultnim tiek norādītas:

• dinamiskā nestspēja: aptuveni 16,8 kN;
• statiskā nestspēja: aptuveni 10,2 kN;
• noguruma slodzes robeža: aptuveni 0,44 kN.

Šīs vērtības nav tieša pieļaujamā slodze konkrētam SIREM reduktoram. Faktisko slodzi un kalpošanas laiku ietekmē:

• ass konstrukcija;
• montāžas veids;
• maisītāja ass garums;
• lāpstiņas masa;
• šķidruma pretestība;
• slodzes virziens;
• darba temperatūra;
• vibrācija;
• gultņa ražotājs;
• blīvējumu stāvoklis.

Kad gultnis jānomaina?

EL476 nomaiņa nepieciešama, ja:

• gultnis rada rūcošu vai krakšķošu troksni;
• jūtama radiāla ass brīvkustība;
• ass kustas uz augšu un leju;
• maisītāja lāpstiņa rotē nevienmērīgi;
• gultnis griežas smagi vai ķeras;
• uz gultņa redzama korozija;
• bojāti metāla aizsargvāciņi;
• gultnī iekļuvis ūdens;
• smērviela ir izskalota vai piesārņota;
• reduktors darbojies ar bojātu EL440 vai EL441 blīvmanšeti;
• tiek mainīta bojāta izejas ass;
• gultņa gredzens griežas savā montāžas vietā.

Bojāta gultņa ietekme

Pārmērīga gultņa brīvkustība var izraisīt:

• nevienmērīgu izejas zobrata sazobi;
• paātrinātu zobratu nodilumu;
• EL440 vai EL441 blīvmanšetes bojājumus;
• ūdens noplūdi gar asi;
• ass darba virsmas nodilumu;
• apakšējā atloka ligzdas izdilumu;
• vibrāciju un troksni;
• maisītāja lāpstiņas sānu kustību;
• reduktora korpusa bojājumus.

Tāpēc, mainot ass blīves, vienmēr jāpārbauda arī 6007 ZZ C3 gultņa stāvoklis.

Montāžas ieteikumi

• Pirms darba atvienojiet motoreduktoru no elektriskās barošanas.
• Demontējiet mazgāšanas kameru un atloku atbilstoši reduktora konstrukcijai.
• Nespiediet montāžas spēku caur gultņa lodītēm.
• Montējot uz ass, spēku pielieciet iekšējam gredzenam.
• Montējot korpusā, spēku pielieciet ārējam gredzenam.
• Neizmantojiet tiešus āmura sitienus.
• Izmantojiet presi vai piemērotu montāžas uzgali.
• Pārbaudiet ass un korpusa montāžas virsmu nodilumu.
• Neatveriet un nebojājiet metāla aizsargvāciņus.
• Nepievienojiet nesaderīgu smērvielu rūpnīcā ieeļļotam gultnim.
• Vienlaikus pārbaudiet EL440 un EL441 blīvmanšetes.
• Pēc montāžas pārbaudiet ass brīvu griešanos un radiālo brīvkustību.
• Veiciet mazgāšanas sistēmas noplūdes pārbaudi.

Saderības pārbaude pirms pasūtīšanas

Pirms detaļas iegādes pārbaudiet:

• pilno SIREM motoreduktora modeli;
• vai reduktors ir N vai NP tips;
• vecā gultņa pilno marķējumu;
• vai marķējumā ir 6007;
• vai nepieciešams ZZ jeb 2Z izpildījums;
• vai nepieciešama C3 iekšējā sprauga;
• ass diametru – 35 mm;
• korpusa ligzdas diametru – 62 mm;
• gultņa platumu – 14 mm;
• ass un korpusa montāžas virsmu stāvokli;
• EL440 un EL441 blīvmanšešu stāvokli;
• vai gultņa bojājumu nav izraisījusi ūdens noplūde.

Svarīgi

EL476 jābūt tieši 6007 ZZ C3 jeb 6007-2Z/C3 izpildījumam ar izmēru 35 × 62 × 14 mm. Standarta spraugas gultnis vai 2RS blīvējuma variants nav automātiski uzskatāms par tiešu aizvietotāju.

Metāla ZZ vāciņi nenodrošina pilnīgu ūdensdrošību. Ja gultnī iekļuvis ūdens, jāatrod un jānovērš arī bojātais ass vai mazgāšanas kameras blīvējums.

Kāpēc izvēlēties?

Izvēlieties EL476, ja nepieciešams atjaunot SIREM N vai NP tipa reduktora izejas ass balstījumu. Pareizi piemeklēts 6007 ZZ C3 gultnis palīdz uzturēt ass centrējumu, pareizu zobratu sazobi un stabilu piena tvertnes maisītāja darbību.
